Тангента Dragon CB-407 mk4

**Sway** » Пн фев 27, 2017 1:05 pm

Добрый день!
Ни у кого не завалялась рабочая тангента от Dragon CB-407 mk4? :blush:

Приму в дар

Или возможно кто знает, есть какой то аналог не родной?
Спасибо! :victory:

**Prof** » Пн фев 27, 2017 4:11 pm

Sway писал(а):Или возможно кто знает, есть какой то аналог не родной?

Подойдет любая тангента с "сибишным" переключателем прием/передача, а распайка - не знаю, надо смотреть. Сколько контактов в микрофонном разъеме?

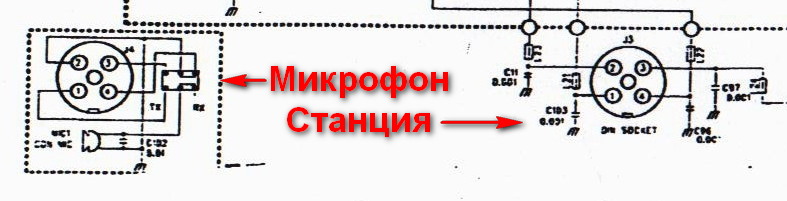

Вот схема на четыре контакта

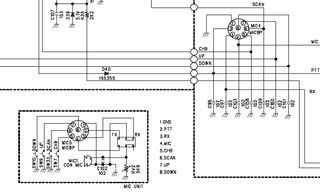

А вот схема на восемь контактов. Отличия только в дополнительных кнопках, основное (собственно микрофон и переключение прием/передача) без изменений.

**Sway** » Вт фев 28, 2017 9:26 am

У меня mk4 на 8 контактов.

**Prof** » Вт фев 28, 2017 11:15 am

Тогда условно-любая сибишная тангента (со сдвоенным переключателем, а не просто кнопкой под PTT), перепаянная по второй схеме, сможет обеспечивать переключение прием/передача и подключение микрофона во время передачи. Если дополнительных кнопок на доноре нет, а это так и будет с большой вероятностью, то их, видимо, придется колхозить самостоятельно. Разъем стандартный, найти вполне реально.

**Sway** » Вт фев 28, 2017 8:14 pm

Думаю разьем не проблема найти на радике. Есть тангента с Драгона на 43 Мегагерца попробую ее приколхозить. Там 6 контактов.

**Prof** » Вт фев 28, 2017 9:30 pm

Sway писал(а):Думаю разьем не проблема найти на радике.

Скорее всего да. Такой разъем, например, часто встречается в "больших" КВ-трансиверах.

Sway писал(а):Есть тангента с Драгона на 43 Мегагерца попробую ее приколхозить. Там 6 контактов.

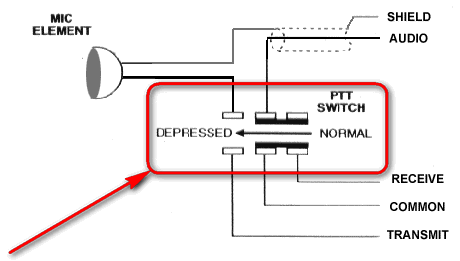

Вопрос не в количестве контактов, а в переключателе прием/передача.

: basicmic1.gif (10.59 КБ) Просмотров: 2097
