Сообщение tishiki » Чт авг 11, 2016 1:10 pm

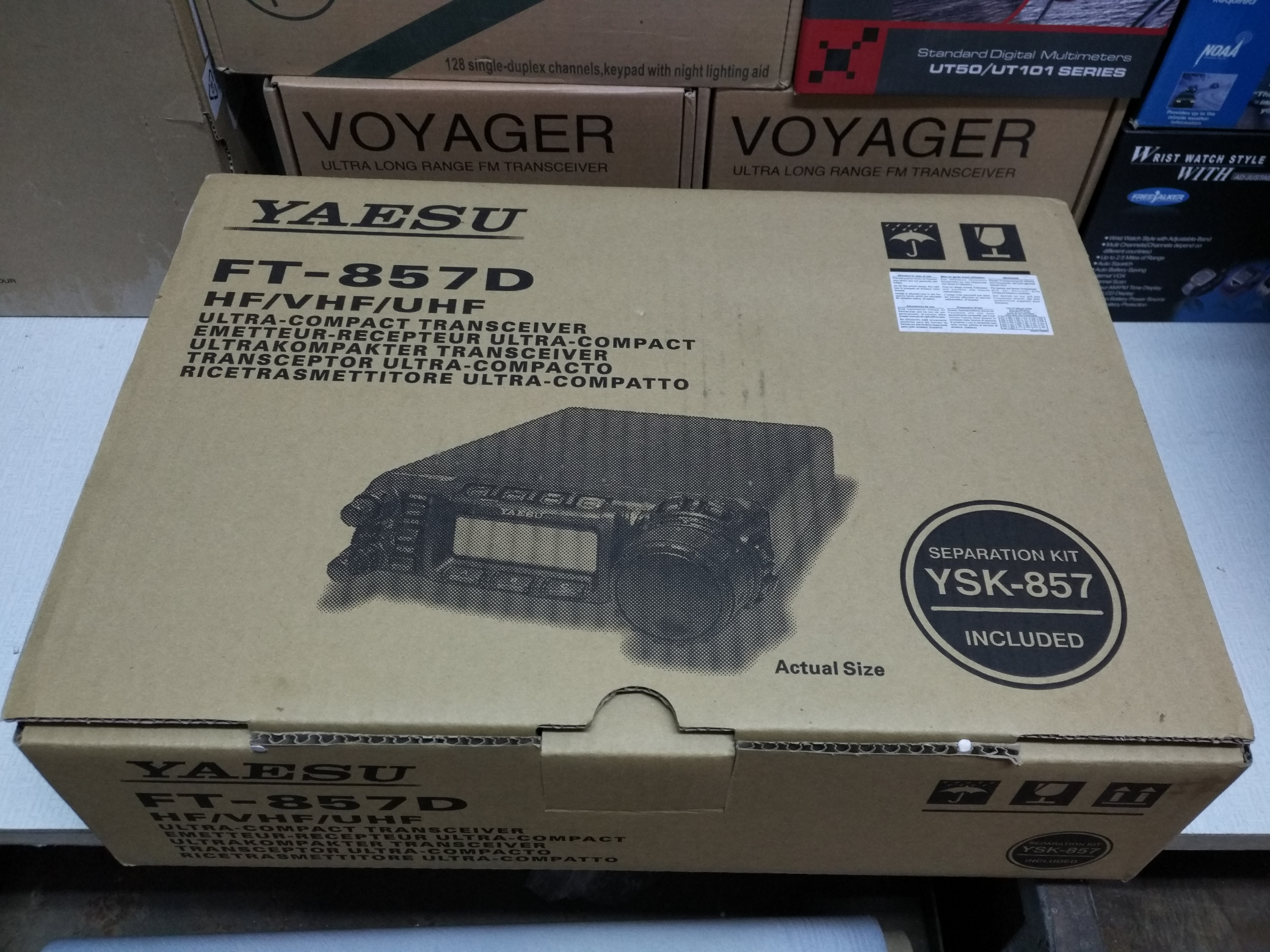

Yaesu FT-857 + YSK-857.

Yaesu FT-857 - компактный (в габаритах автомагнитолы) переносной любительский КВ-УКВ трансивер для работы на волнах от 160 до 6 метров, а также на 2 м и 70 см. Мощность передачи - до 100 ватт на КВ и 6 метрах, до 50 ватт на 144 Мгц и до 20 ватт на 430 МГц.

В отличие от стоящей на ступеньку ниже модели FT-817 не имеет встроенного аккумулятора. Встроенного блока питания тоже нет, т.к. трансивер позиционируется в основном как автомобильный. Отличается от FT-817 бОльшим набором функций и более высокими характеристиками. В части передатчика FT-857 в значительной степени повторяет FT-897.

Улучшенная модель Yaesu FT-857D отличается от базовой незначительно - наличием установленного DSP и дополнительным диапазоном 60 метров.

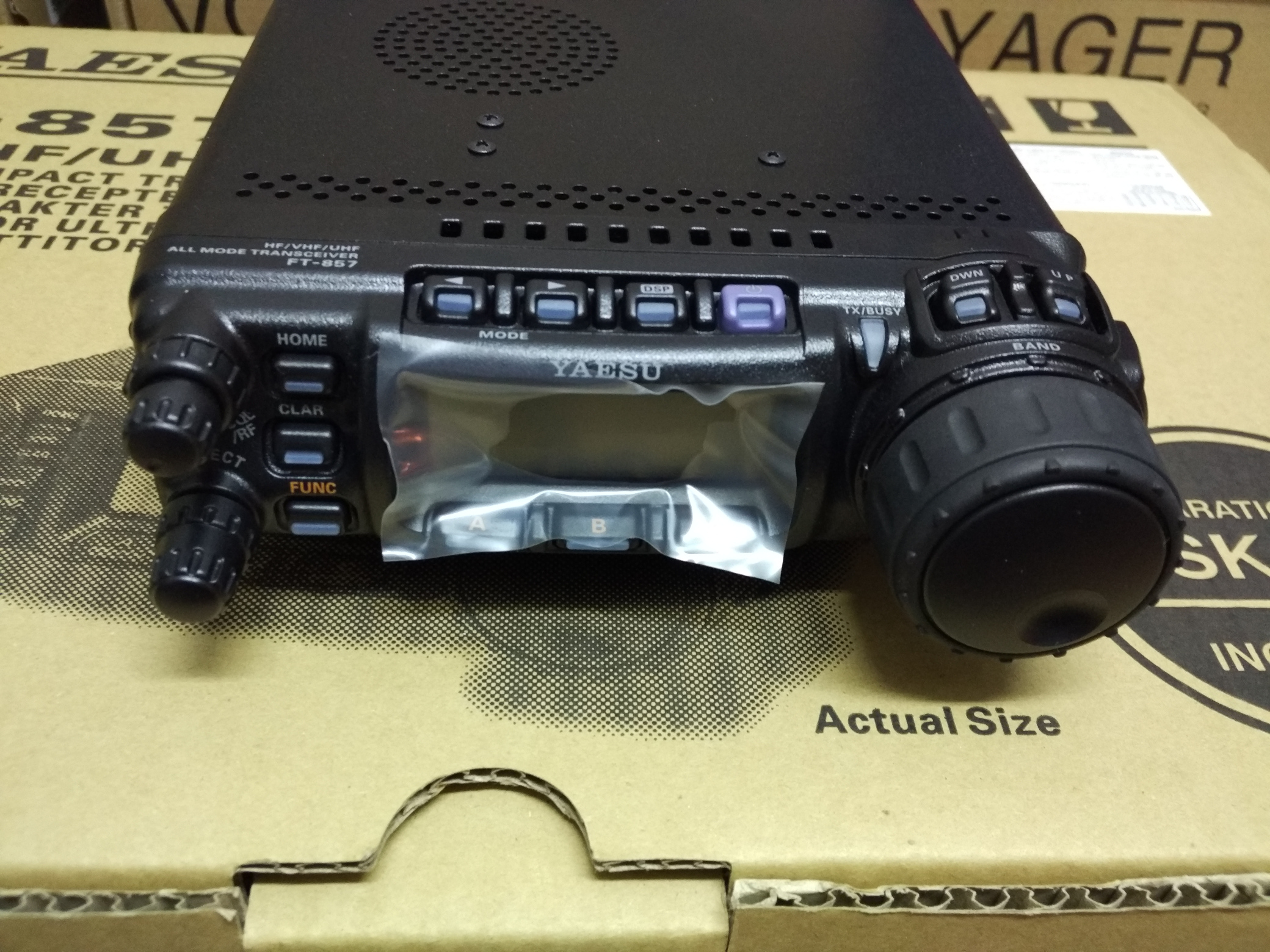

Передняя панель съемная и при использовании дополнительного шлейфа может использоваться как выносная.

Полезные ссылки:
1. Здесь можно купить FT-857 по нормальной цене
2. Отзывы и оценки владельцев Yaesu FT-857
3. Yaesu FT-857 - инструкция на русском языке
4. Yaesu FT-857 - service manual
5. Yaesu FT-857D - расположение перемычек
6. Yaesu FT-857 - схема самодельного САТ-интерфейса
7. Модификация FT-857 - программное переключение джамперов
8. Модификация FT-857D - раскрытие на передачу, фото-версия
9. Дискуссия - сравнение Yaesu FT-897, FT-857 и Icom IC-746
10. Более 40 тем по FT-857 на нашем форуме!
Технические характеристики


Общие
Диапазон частот: Передача
• 160 - 6 метров
• 2 метра
• 70 сантиметров

Может быть раскрыта на передачу.

Прием
• 100 кГц - 56 МГц
• 76 МГц - 108 МГц
• 118 МГц - 164 МГц
• 420 МГц - 470 МГц
Сертификат соответствия: POCC JP.ME30.H01421
Организация памяти: • 200 основных каналов в 10 банках памяти
• 4 домашних канала
• 5 программируемых диапазонов поиска
• 1 избранный канал
Шаг настройки синтезатора (миним.): 10 Гц (CW/SSB), 100 Гц (AM/FM/WFM)
Стабильность частоты: • ±4 ppm от 1 мин до 60 мин после включения, ±1 ppm/час при 25°C
• ±0.5 ppm/1 час при 25 °C, после прогрева (FT-897D с TCXO-9)
Типы излучения: A1 (CW), A3 (AM), A3J (LSB/USB), F3 (FM), F1 (пакет 9600бит/сек), F2 (пакет 1200 бит/сек), AFSK (разн.)
Типы шумоподавителя: CTCSS, DCS
Сигнальные системы: DTMF-набор (опция)
Антенные разъемы: M-типа (SO-239) х 2 - 1-й для КВ и 6м, 2-й для УКВ
сопротивление антенны 50 Ом, несбалансированное
Источник питания: внешний, 13.8 В ±15 % (DC)
Потребляемый ток: • дежурный режим 600 мА
• прием 1 А
• передача 22 А
Диапазон рабочих температур: –10 ~ +60 °C
Габаритные размеры: 155 x 52 x 233 мм
Вес: 2.1 кг

Передатчик
Выходная мощность: • КВ и 50 МГц: от 5 до 100 Вт (АМ несущая - 25 Вт)
• 144 МГц: от 5 до 50 Вт (АМ несущая - 12.5 Вт)
• 430 МГц: от 2 до 20 Вт (АМ несущая - 5 Вт)
Тип модуляции: • SSB: балансная модуляция
• AM: низкоуровневая модуляции в ранних каскадах
• FM: переменная реактивность
Максимальная девиация (FM): ±5 кГц (NFM: ±2.5 кГц)
Внеполосные излучения: • -50 дБ (1.8 - 29.7 МГц)
• –60 дБ (50/144/430 МГц)
Подавление несущей (SSB): не менее 40 дБ
Подавление второй боковой: не менее 50 дБ
Частотная характеристика SSB: 400 – 2600 Гц (–6 дБ)
Сопротивление микрофона (гарнитуры): 200 Ом - 10 КОм (номинальное 600 Ом)

Приемник
Тип: супергетеродин с двойным преобразованием
Промежуточные частоты: • 1-я - 68.33 МГц (SSB/CW/AM/FM); 10.7 МГц (WFM)
• 2-я - 450 кГц
Чувствительность: • 0.1-1.8 МГц, АМ 32 мкВ
• 1.8-28 МГц, SSB/CW 0.2 мкВ
• 1.8-28 МГц, AM 2 мкВ
• 28-30 МГц, SSB/CW 0.2 мкВ
• 28-30 МГц, АМ 2 мкВ
• 28-30 МГц, FМ 0.5 мкВ
• 50-54 МГц, SSB/CW 0.125 мкВ
• 50-54 МГц, АМ 1 мкВ
• 50-54 МГц, FМ 0.2 мкВ
• 144 / 430 МГц, SSB/CW 0.125 мкВ
• 144 / 430 МГц, FМ 0.2 мкВ
• SSB / CW / AM 10 дБ S/N
• FM 12 дБ SINAD
Чувствительность шумоподавителя: • 1.8-28 МГц: 2.5 мкВ (SSB, AM, CW)
• 28-30 МГц: 2.5 мкВ (SSB, AM, CW), 0.32 мкВ (FM)
• 50-54 МГц: 1 мкВ (SSB, AM, CW), 0.16 мкВ (FM)
• 144 / 430 МГц: 0.5 мкВ (SSB, AM, CW), 0.16 мкВ (FM)
Избирательность по соседнему каналу: • SSB/CW: 2.2/4.5 кГц (-6/-60 дБ)
• АМ: 6/20 кГц (-6/-60 дБ)
• FM: 15/30 кГц (-6/-60 дБ)
• FM: 9/25 кГц (-6/-60 дБ)
• SSB (с доп.фильтром YF-122S): 2.3/4.7 кГц -66 дБ
• CW-N (с доп.фильтром YF-122C) 0.5/2.0кГц
Избирательность по зеркальному каналу: • КВ и 50 МГц: 70 дБ
• 144 и 430 МГц: 60 дБ
Подавление по ПЧ: 60 дБ
Аттенюатор: -10 дБ (не работает на 144/430 МГц)
Сопротивление НЧ-выхода (аудиовыхода): 4-16 Ом
НЧ-выход (аудиовыход): 2.5 Вт (при 4 Ом, 10% КНИ или меньше)




Функции, возможности, управление и т.п.

Функции сканирования и поиска: обычный поиск по частоте, сканирование каналов памяти, сканирование в заданных участках, Smart Search (автопоиск с записью до 50 каналов), сканирование приоритетного канала и др.

Двойной VFO.

Спектроскоп. Для контроля ±10, ±15, или ±63 частот/каналов от частоты/канала настройки.

CTCSS (50 тонов) и DCS 50 (104 кода) + сканирование тонов/кодов + работа с разделенными тонами.

DSP (Digital Signal Processor) - цифровой сигнальный процессор. Для Yaesu FT-857D - по умолчанию, для базовой модели без индекса D - опциональный модуль DSP-2:
• цифровой Полосовой Фильтр (DBF)
• цифровой режекторный фильтр (DNF)
• цифровой Микрофонный Эквалайзер
• Noise Reduction

Автоматическая транспондерная система (ARTS), которая сигнализирует пользователю о выходе из пределов досягаемости связи со станцией, оснащенной аналогичной системой. Функция ARTS включает в себя CW идентификатор.

Возможна работа пакетом 1200 и 9600 бод (на VHF/UHF), а тaкже RTTY и PSK31, SSTV, Fax, Pactor (на SSB). Для соединения с контроллером имеется разъем Mini-DIN

Автоматическое определение репитерного сдвига (ARS). Возможна ручная настройка репитерного сдвига.

Подавитель импульсных помех в АМ/SSB

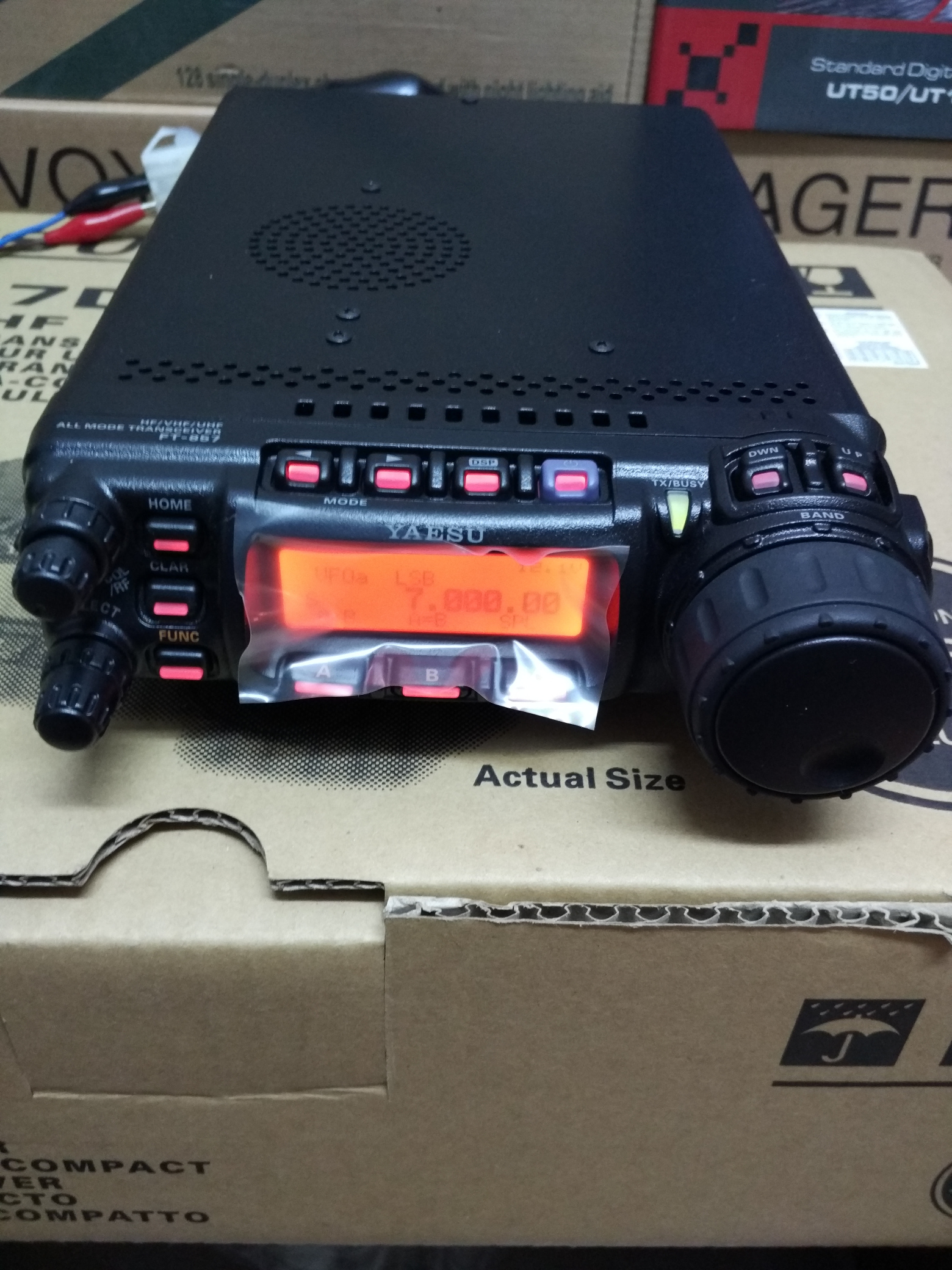

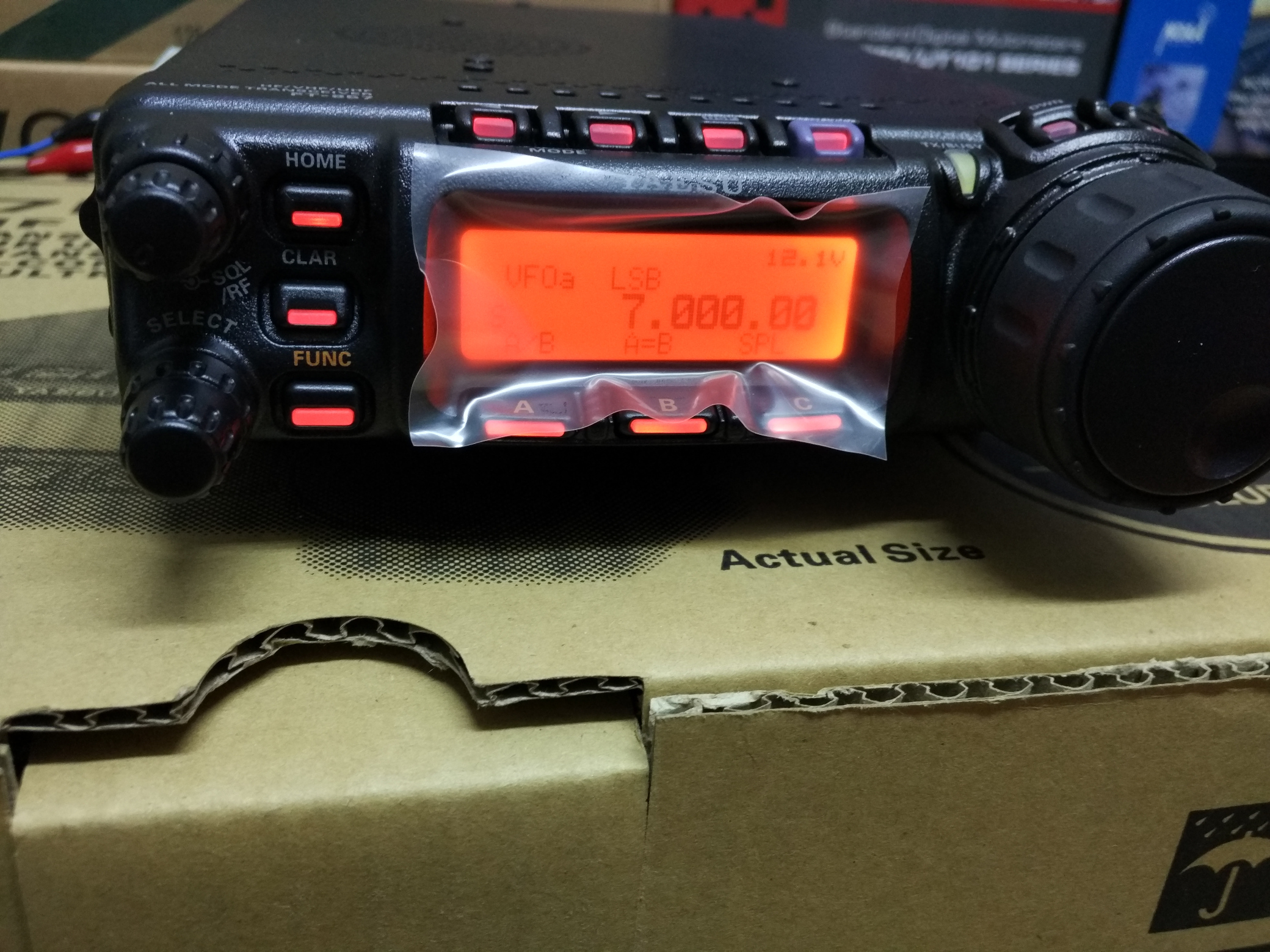

3 цвета подсветки дисплея (голубой, зеленый и оранжевый).

Есть встроенный КСВ-метр, защита усилителя. При расхождении с оговоренным сопротивлением больше чем на 50% (менее 33 Ом или более 75 Ом), соответствующим КСВ > 1.5, устройство защиты усилителя мощности не позволит ему работать на полную мощность

Ручная регулировка усиления (RF GC). Настраиваемая (3 варианта) автоматическая регулировка усиления (Adjustable AGC)

Сдвиг промежуточной частоты (IF shift)

Энергосберегающие функции:
• Таймер ограничения передачи (ТОТ)
• Автоматическое отключение/включение радиостанции (АРО)
• Вольтметр

Широкие возможности работы CW. Встроенный электронный ключ. Функция "маяка" (посылка повторяющихся сообщений). Функция тренировки работы на ключе.

Встроенная система VOX

Возможно программирование с компьютера через CAT-интерфейс

IPO (Оптимизация Приема) - отключает предусилитель приемника на КВ / 6 метрах.

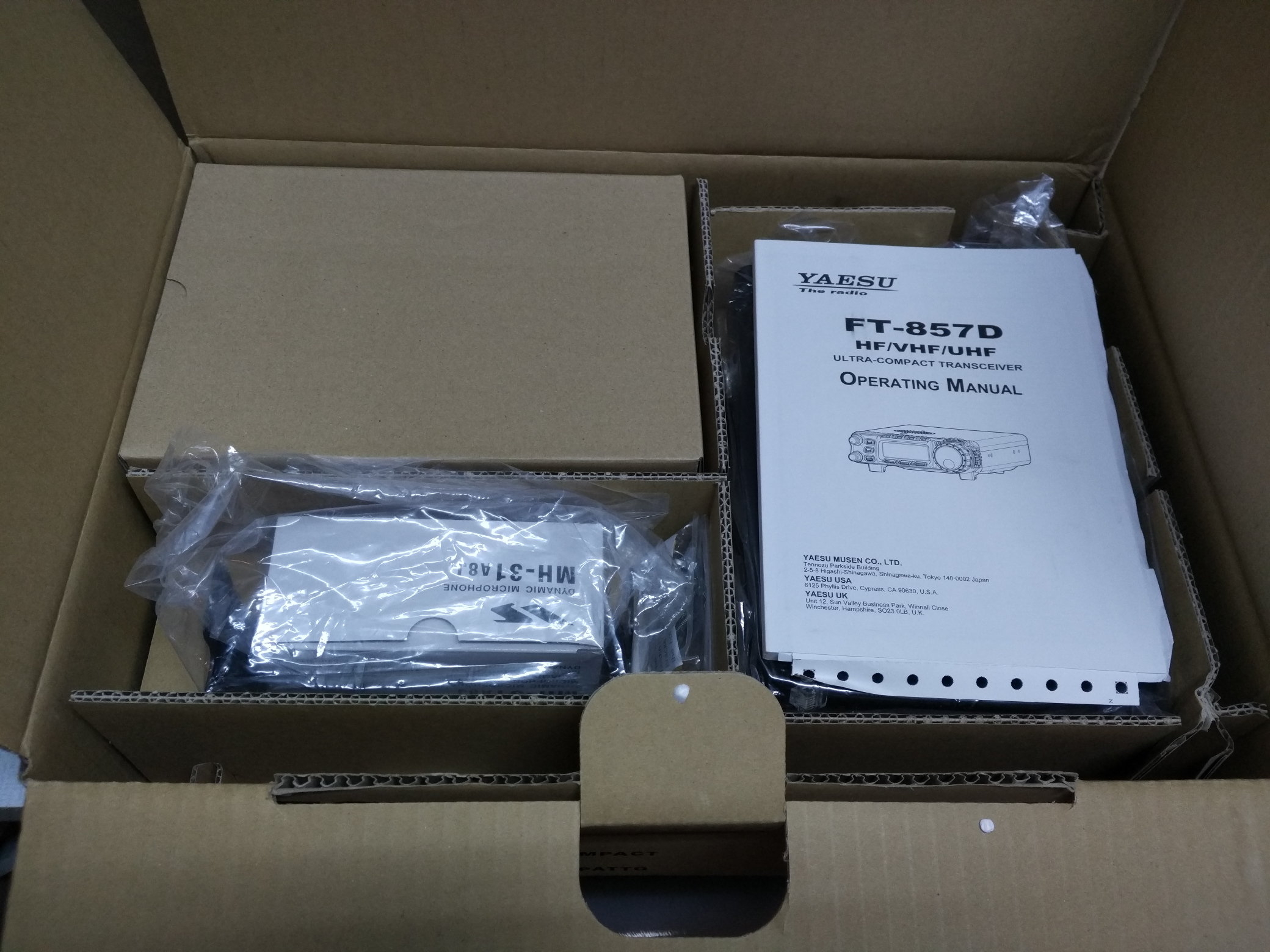

Комплект поставки:
• Микрофон MH-31A8J
• Скоба для установки в автомобиль MMB-82
• Шнур питания
• Комплект поставки:
• Тангента MH-31A8J
• Скоба для установки в автомобиль MMB-82
• Кабель питания DC

Характеристики
Основные
Производитель Yaesu
Страна производитель Япония
Тип Радиостанция стационарная
Интерфейс Беспроводной
Стандарт AM, FM, PMR 446, VHF, UHF, SSB
Мощность 100.0(Вт)
Дисплей Да
Регулировка громкости Регулируется

Цена = 853 у.е. Гарантия.
т. 0676702586
cq_w@ukr.net
Вложения
