Давайте построим наш аналоговый ретранслятор

Давайте построим наш аналоговый ретранслятор

Сообщение Alex » Чт фев 16, 2017 4:00 pm

Друзья!
DMR ретранслятор работает,осталось немного денег собрать на новую антенну и все будет готово.
Теперь переходим к постройке аналогового ретранслятора.
Может у кого есть,лежащие без дела, радейки типа Motorola GM-340/360/380 и им подобные,
в крайнем случаем ,можно и СМ! ;)
Более старые радиостанции были двух поддиапазонов :
403-433
438-470
поэтому нам нужно по одной станции
Если радейки более новые,то они идут 403-470.
Если у вас есть другие варианты - с радостью рассмотрим!
Аватара пользователя
Alex
Гражданин Мира

Сообщения: 11940
Зарегистрирован: Ср июл 31, 2013 7:47 am
Откуда: Киев
Благодарил (а): 869 раз.
Поблагодарили: 1105 раз.
CB позывной: Алекс/315LR001
Р/л позывной: UT4USA
Имя: Александр
Автомобиль: KIA

Re: Давайте построим наш аналоговый ретранслятор

Сообщение Prof » Чт фев 16, 2017 4:53 pm

Саша, все совершенно правильно, но я все равно чуть позанудствую: более старые модели, вроде GM-300, были на два поддиапазона (403-433 и 438-470), а более новые модели, вроде GM-360, сразу перекрывают весь диапазон 403-470. То есть вопрос не возраста конкретной станции, а возраста модели. ;) Нам подходят любые, просто если это будут станции на отдельные поддиапазоны, то нужно две разных - одну на прием где-то около 431MHz и одну на передачу где-то около 439MHz.
Заодно ищется аналогичная двоечная станция, чтобы на ней поднять APRS узел - айгейт, диджипитер, APRStt, а в ближайшей перспективе и WX.

Что у нас есть:
1. Место для установки.
2. Антенна. Пока временно используем снятую с DMR.
3. Контроллер ретранслятора (огромное спасибо UR8US!). Контроллер нужен, среди прочего, чтобы передавать позывные ретранслятора (нужно по Регламенту).

Что нужно, кроме собственно станций:
1. Дуплексный фильтр (порядка $80). Заказан, ждем.
2. Блок питания, годится импульсный. Используем имеющийся из-под 13FM.
3. Ящик. Используем имеющийся из-под 13FM.
4. Кусок кабеля порядка 20м и разъемы N-male.
5. Такелаж (тонкий стальной трос в пластиковой оболочке на оттяжки антенной мачты, совершенно достаточно диаметра 2~3мм при длине метров тридцать, талрепы и всякая мелочевка).
6. Разное.

Что нужно на будущее:
1. Улучшенная антенна, т.к. имеющаяся недостаточно эффективна и радиопокрытие с ней будет хуже того, на которое мы могли бы рассчитывать исходя из сравнительно удачной высоты установки. В идеале петли, но X510N или аналог подешевле вроде UVS-300 будет на отлично. Хотя бы X300N, X200N или аналоги вроде UVS-200.

Что нужно для APRS, кроме двоечной станции:
1. Контроллер: отдельный типа Microsat или самосборный на Raspberri Pi или аналогичном одноплатнике.
2. Диплексор 144/430, чтобы включить APRS и ретранслятор на одну антенну.
Аватара пользователя
Prof
Гражданин

Сообщения: 3950
Зарегистрирован: Ср июл 31, 2013 9:51 pm
Откуда: оттуда
Благодарил (а): 273 раз.
Поблагодарили: 562 раз.
CB позывной: Professor

Re: Давайте построим наш аналоговый ретранслятор

Сообщение Alex » Чт фев 16, 2017 5:09 pm

Prof писал(а):Что нужно, кроме собственно станций:
2. Блок питания, годится импульсный.
3. Ящик.

2.новый бп есть на 20А (покупался участниками Автоканала)
3. привести в порядок ящик с 13FM и установить туда,т.к. 3 ящик мы там не повесим ;)
Аватара пользователя
Alex
Гражданин Мира

Сообщения: 11940
Зарегистрирован: Ср июл 31, 2013 7:47 am
Откуда: Киев
Благодарил (а): 869 раз.
Поблагодарили: 1105 раз.
CB позывной: Алекс/315LR001
Р/л позывной: UT4USA
Имя: Александр
Автомобиль: KIA

Re: Давайте построим наш аналоговый ретранслятор

Сообщение Prof » Чт фев 16, 2017 8:37 pm

Alex писал(а):новый бп есть на 20А (покупался участниками Автоканала)

Отлично, его хватит на все три станции - приемник, передатчик и APRS, т.к. на передачу большой мощности не будет (не нужно по факту и не положено по Регламенту).

Alex писал(а):привести в порядок ящик с 13FM и установить туда,т.к. 3 ящик мы там не повесим ;)

Да, оптимально. Тогда ящик как таковой не нужен, используем имеющийся.
Аватара пользователя
Prof
Гражданин

Сообщения: 3950
Зарегистрирован: Ср июл 31, 2013 9:51 pm
Откуда: оттуда
Благодарил (а): 273 раз.
Поблагодарили: 562 раз.
CB позывной: Professor

Re: Давайте построим наш аналоговый ретранслятор

Сообщение Alien » Пт фев 17, 2017 8:03 pm

У меня есть Standard GX1608 F1 (40/25Вт прием 270-590, передача 400-430МГц), могу отдать на нужды плюс вторую нерабочую на запчасти. Не уверен в 100% рабочести на передачу, на машине не проверял, а в пределах комнаты очень работает)
MJ-150 + Alan ML-145
Аватара пользователя
Alien
Новичок

Сообщения: 10
Зарегистрирован: Вс янв 12, 2014 11:52 am
Благодарил (а): 2 раз.
Поблагодарили: 2 раз.
CB позывной: 313

Re: Давайте построим наш аналоговый ретранслятор

Сообщение Prof » Пт фев 17, 2017 11:13 pm

Станция тех лет выпуска, когда нужно уточнять, есть ли там CTCSS декодер. ;)
Аватара пользователя
Prof
Гражданин

Сообщения: 3950
Зарегистрирован: Ср июл 31, 2013 9:51 pm
Откуда: оттуда
Благодарил (а): 273 раз.
Поблагодарили: 562 раз.
CB позывной: Professor

Re: Давайте построим наш аналоговый ретранслятор

Сообщение Alien » Сб фев 18, 2017 10:42 am

Он ставится отдельным модулем. Но вот самого модуля нет у меня
MJ-150 + Alan ML-145
Аватара пользователя
Alien
Новичок

Сообщения: 10
Зарегистрирован: Вс янв 12, 2014 11:52 am
Благодарил (а): 2 раз.
Поблагодарили: 2 раз.
CB позывной: 313

Re: Давайте построим наш аналоговый ретранслятор

Сообщение Prof » Ср фев 22, 2017 11:29 am

Заказан дуплексный фильтр.

Аватара пользователя
Prof
Гражданин

Сообщения: 3950
Зарегистрирован: Ср июл 31, 2013 9:51 pm
Откуда: оттуда
Благодарил (а): 273 раз.
Поблагодарили: 562 раз.
CB позывной: Professor

Re: Давайте построим наш аналоговый ретранслятор

Сообщение Prof » Ср фев 22, 2017 12:14 pm

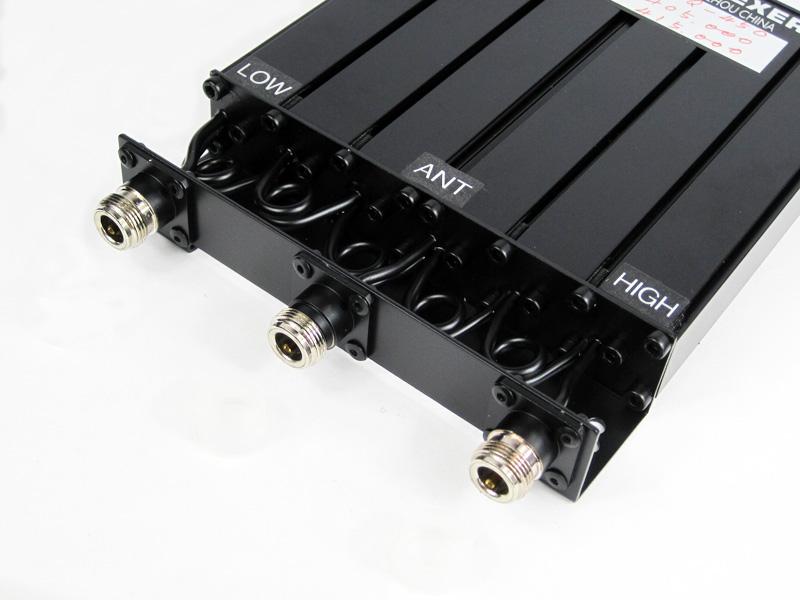

По дуплексному фильтру. Это простой компактный полосно-режекторный фильтр, на таких фильтрах собирается большинство аматорских ретрансляторов диапазона 70см из-за его относительной дешевизны. Он не имеет полосно-пропускных банок, поэтому не обеспечивает никакой дополнительно преселекции, а значит к приемнику предъявляются повышенные требования по избирательности и динамическому диапазону. Именно поэтому необходимо использовать р/ст Motorola - они в среднем незначительно лучше аналогов, что совершенно неважно в автомобиле или малозаметно дома, но может иметь значение на дуплексном ретрансляторе, где передатчику и так мешает его собственный приемник, а на большой высоте установки антенны уровень помех огромен.
По мере наполнения бюджета можно будет докупить хотя бы одну банку полосно-пропускного фильтра (одна б/у банка стоит дороже всего это фильтра), чтобы заметно улучшить прием, а пока включимся как есть - повторюсь, большинство аматорских ретрансляторов собирают на таких фильтрах и они как-то работают. Наш будет не хуже. :yes:
Аватара пользователя
Prof
Гражданин

Сообщения: 3950
Зарегистрирован: Ср июл 31, 2013 9:51 pm
Откуда: оттуда
Благодарил (а): 273 раз.
Поблагодарили: 562 раз.
CB позывной: Professor

Re: Давайте построим наш аналоговый ретранслятор

Сообщение Voha » Пн фев 27, 2017 1:09 pm

Есть
Аватара пользователя
Voha
Прохожий

Сообщения: 55
Зарегистрирован: Пн апр 14, 2014 3:39 pm
Благодарил (а): 0 раз.
Поблагодарили: 7 раз.
CB позывной: Voha
