MAGNUM SUPER STAR AT73

Сообщение TISA » Пт сен 19, 2014 10:27 pm

Сегодня потестил антенну MAGNUM SUPER STAR AT73.

Параметры антенны.

Рабочие частоты 26,3~27,5 MHz,
Максимально вкачиваемая мощность 1000 W,
Волновое сопротивление 50 Ω,
Kaбель RG58 extra 4 m,
SWR 1,1~1,2;
Высота антенны 1900 мм,
Вес 0,630 kг.

Пы.Сы. Если кого заинтересует,то обращайтесь.
Пы.Сы.ПЫ.СЫ. Если сравнивать с Turbo 2001 то AT73 легче .Измерил длину "штыря" - штырь от AT73 всего на 5мм(миллиметров) короче чем у Turbo 2001.
АТ73 0281.jpg
АТ73 0241.jpg
Последний раз редактировалось TISA Вс дек 07, 2014 5:15 pm, всего редактировалось 2 раз(а).
Мои увлечения-радиоэлектроника,электрика,строительство.
Люблю полазить здесь - попадаются интересные штучки.
Аватара пользователя
TISA
Путешественник

Сообщения: 378
Зарегистрирован: Чт сен 26, 2013 1:18 am
Откуда: Киев
Благодарил (а): 16 раз.
Поблагодарили: 67 раз.
CB позывной: TISA
Вернуться к началу

Re: MAGNUM SUPER STAR AT73

Сообщение Soyer » Пт сен 19, 2014 10:32 pm

Интересная моделька. Ну в турбине две катушки , и думаю здесь она не сравнится :)
"Увидел антенну на машине, и понял что ... что то проходит мимо меня" (с)

13-й канал построен на взаимной пользе друг другу, не оставайтесь просто слушателем.
Будьте также полезны для всех, как полезны другие участники для Вас !
Аватара пользователя
Soyer
Избранный

Сообщения: 4966
Зарегистрирован: Ср июл 31, 2013 4:43 pm
Откуда: Киев
Благодарил (а): 204 раз.
Поблагодарили: 191 раз.
CB позывной: 595
Имя: Игорь
Аппаратура: President William
Вернуться к началу

на машине

Сообщение TISA » Пт сен 19, 2014 10:40 pm

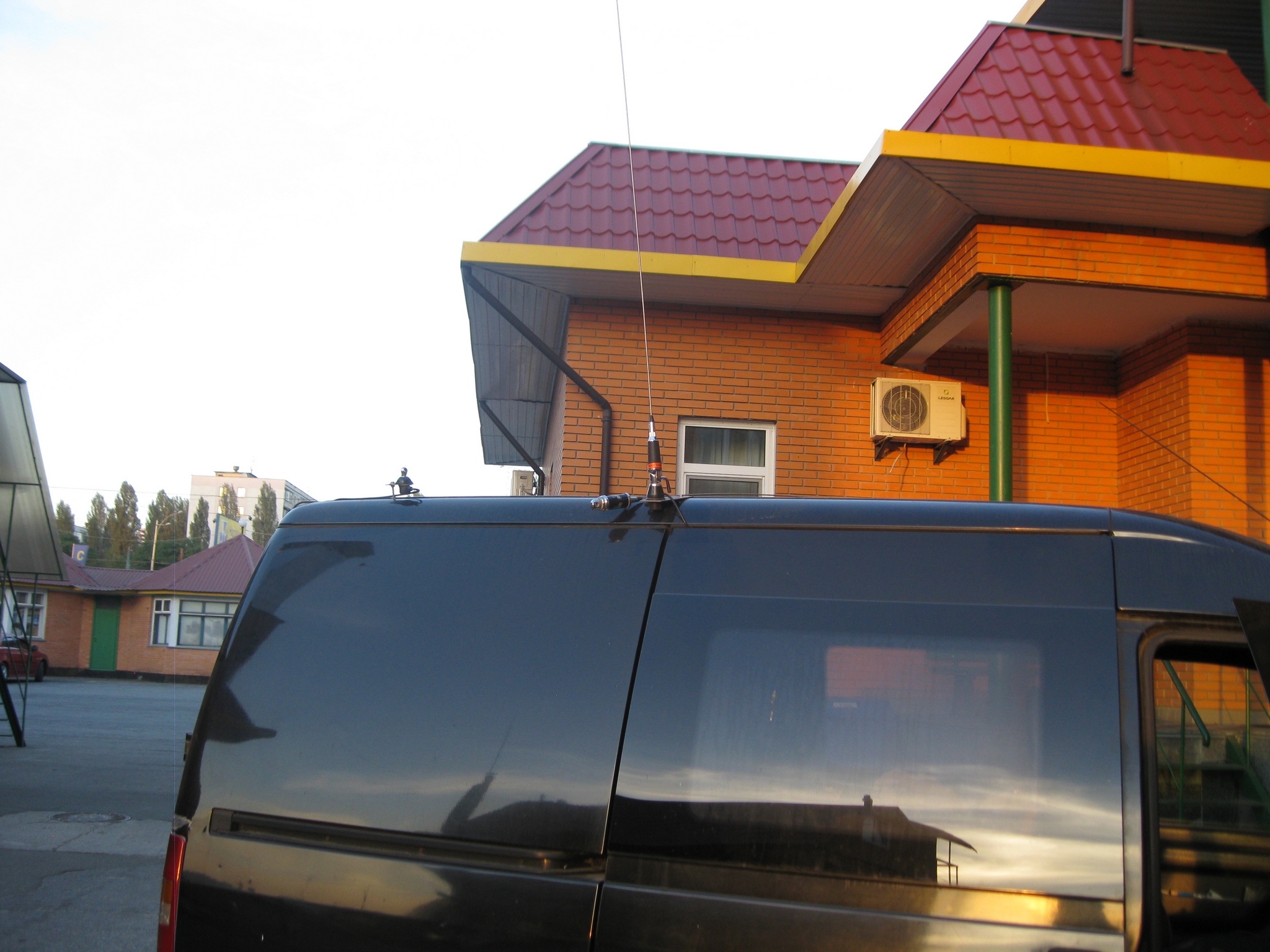

Холодная катушка АТ73 конструктивно (размеры и форма) такие-же как и у АТ1000 EAGLES.Поэтому на место АТ1000 EAGLES была установлена АТ73.
АТ73 0121.jpg
АТ73 0141.jpg
АТ73 0181.jpg
Последний раз редактировалось TISA Пт сен 19, 2014 11:49 pm, всего редактировалось 1 раз.
Мои увлечения-радиоэлектроника,электрика,строительство.
Люблю полазить здесь - попадаются интересные штучки.
Аватара пользователя
TISA
Путешественник

Сообщения: 378
Зарегистрирован: Чт сен 26, 2013 1:18 am
Откуда: Киев
Благодарил (а): 16 раз.
Поблагодарили: 67 раз.
CB позывной: TISA
Вернуться к началу

Re: MAGNUM SUPER STAR AT73

Сообщение TISA » Пт сен 19, 2014 10:46 pm

Soyer писал(а): Ну в турбине две катушки , и думаю здесь она не сравнится :)

И в этой антенне две катушки.Холодные катушки всех антенн семейства ЛЕММ электрически взаимозаменяемы и служат для защиты радиостанции.Кстати без холодных катушек все антенны ЛЕММ работают отлично. :beer:


Soyer писал(а): в турбине две катушки :)

Да еще.Игорь у тебя в антенне тоже "две катушки" :D :hatsoff:
Последний раз редактировалось TISA Сб сен 20, 2014 12:02 am, всего редактировалось 1 раз.
Мои увлечения-радиоэлектроника,электрика,строительство.
Люблю полазить здесь - попадаются интересные штучки.
Аватара пользователя
TISA
Путешественник

Сообщения: 378
Зарегистрирован: Чт сен 26, 2013 1:18 am
Откуда: Киев
Благодарил (а): 16 раз.
Поблагодарили: 67 раз.
CB позывной: TISA
Вернуться к началу

Re: MAGNUM SUPER STAR AT73

Сообщение Soyer » Пт сен 19, 2014 10:53 pm

TISA писал(а):И в этой антенне две катушки.Холодные катушки всех антенн семейства ЛЕММ электрически взаимозаменяемы и служат для защиты радиостанции.Кстати без холодных катушек все антенны ЛЕММ работают отлично. :beer:

Принято ! Очень интересная антеннка :good:

TISA писал(а):Да еще.Игорь у тебя в антенне тоже "две катушки" :D :hatsoff:

Я ее уже открывал , там она одна :(
"Увидел антенну на машине, и понял что ... что то проходит мимо меня" (с)

13-й канал построен на взаимной пользе друг другу, не оставайтесь просто слушателем.
Будьте также полезны для всех, как полезны другие участники для Вас !
Аватара пользователя
Soyer
Избранный

Сообщения: 4966
Зарегистрирован: Ср июл 31, 2013 4:43 pm
Откуда: Киев
Благодарил (а): 204 раз.
Поблагодарили: 191 раз.
CB позывной: 595
Имя: Игорь
Аппаратура: President William
Вернуться к началу

Re: MAGNUM SUPER STAR AT73

Сообщение TISA » Пт сен 19, 2014 11:13 pm

Soyer писал(а):Я ее уже открывал , там она одна :(

Одно пластиковое основание,а катушек две. У тебя две катушки :D .

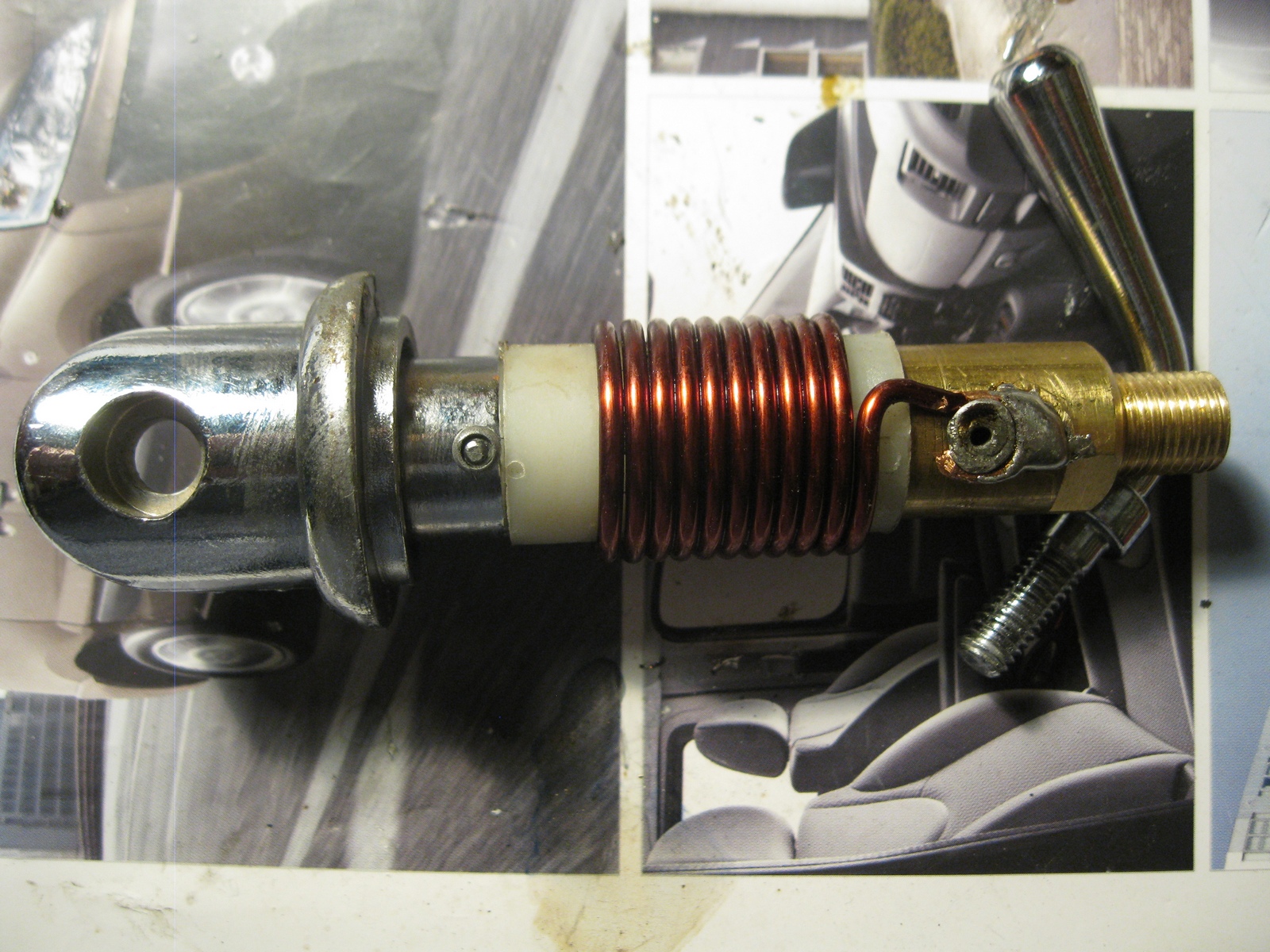

Пы.Сы.Так,картинки для информации.Это АТ73.
АТ73 0231.jpg
АТ73 0121_cr.png
Последний раз редактировалось TISA Сб сен 20, 2014 10:02 am, всего редактировалось 3 раз(а).
Мои увлечения-радиоэлектроника,электрика,строительство.
Люблю полазить здесь - попадаются интересные штучки.
Аватара пользователя
TISA
Путешественник

Сообщения: 378
Зарегистрирован: Чт сен 26, 2013 1:18 am
Откуда: Киев
Благодарил (а): 16 раз.
Поблагодарили: 67 раз.
CB позывной: TISA
Вернуться к началу

Re: MAGNUM SUPER STAR AT73

Сообщение Soyer » Пт сен 19, 2014 11:20 pm

TISA писал(а):Пы.Сы.Так,картинки для информации.

О! Таки там "катушка" есть :good:

ПыСы У меня все очень плохо , по сравнению с этой антеннкой :(
"Увидел антенну на машине, и понял что ... что то проходит мимо меня" (с)

13-й канал построен на взаимной пользе друг другу, не оставайтесь просто слушателем.
Будьте также полезны для всех, как полезны другие участники для Вас !
Аватара пользователя
Soyer
Избранный

Сообщения: 4966
Зарегистрирован: Ср июл 31, 2013 4:43 pm
Откуда: Киев
Благодарил (а): 204 раз.
Поблагодарили: 191 раз.
CB позывной: 595
Имя: Игорь
Аппаратура: President William
Вернуться к началу

Re: MAGNUM SUPER STAR AT73

Сообщение TISA » Пт сен 19, 2014 11:35 pm

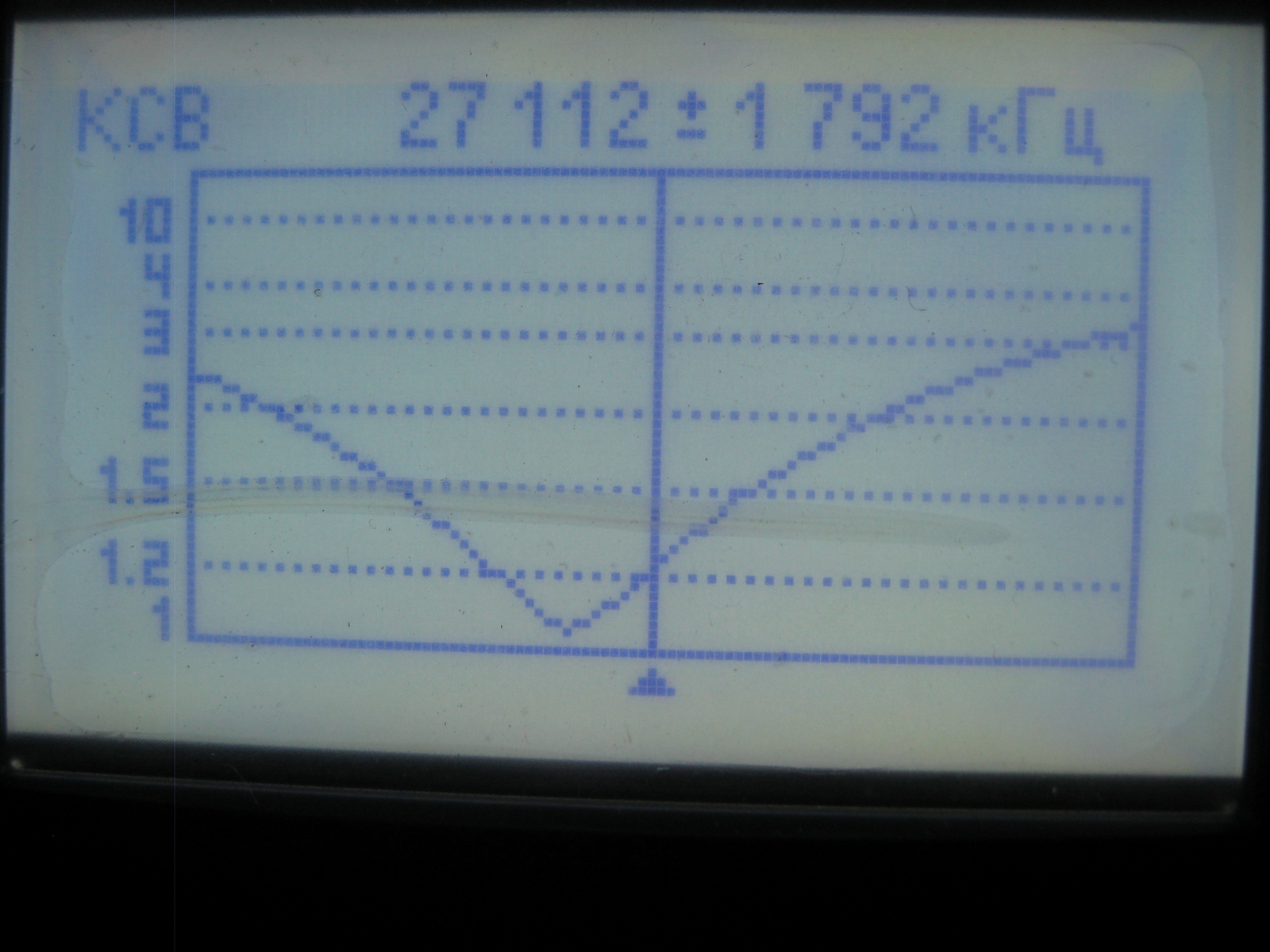

Ну и самое интересное.Вот что получилось по КСВ.Хочу уточнить ,никаких настроек не производилось,распечатал антенну ,поставил и замерил.
АТ73 0031.jpg
АТ73 0041.jpg




По КСВ=2 антенна от 25,6 МГц до 27,9 МГц.
АТ73 0061.jpg
АТ73 0081.jpg
Последний раз редактировалось TISA Сб сен 20, 2014 12:08 am, всего редактировалось 1 раз.
Мои увлечения-радиоэлектроника,электрика,строительство.
Люблю полазить здесь - попадаются интересные штучки.
Аватара пользователя
TISA
Путешественник

Сообщения: 378
Зарегистрирован: Чт сен 26, 2013 1:18 am
Откуда: Киев
Благодарил (а): 16 раз.
Поблагодарили: 67 раз.
CB позывной: TISA
Вернуться к началу

Re: MAGNUM SUPER STAR AT73

Сообщение TISA » Пт сен 19, 2014 11:47 pm

Soyer писал(а):
У меня...по сравнению с этой антеннкой :(

Их не нужно так сравнивать.Это совершенно разные антенны.У тебя нормальная 1,5 метровая магнитка.
Мои увлечения-радиоэлектроника,электрика,строительство.
Люблю полазить здесь - попадаются интересные штучки.
Аватара пользователя
TISA
Путешественник

Сообщения: 378
Зарегистрирован: Чт сен 26, 2013 1:18 am
Откуда: Киев
Благодарил (а): 16 раз.
Поблагодарили: 67 раз.
CB позывной: TISA
Вернуться к началу

Re: MAGNUM SUPER STAR AT73

Сообщение Prof » Сб сен 20, 2014 9:23 am

Soyer писал(а): Я ее уже открывал , там она одна :(

Там же автотрансформатор, не?

TISA писал(а):Ну и самое интересное.

Лучше всяких слов. Отличная антенна! :good:
Если они будут более-менее доступны в продаже, можно смело рекомендовать как несколько более дешевую альтернативу AT-2001.
