Ага, понял. Тогда, конечно, работа полностью оправдана. Отлично!

[Pilot]

Еще один ликбез. Хочу на работке тож антеннко на СиБи втулить. Решил самый простой вариант - диполь. Только поверчу его в разных плоскостях и с разными углами между плечами. Фотки будут позжее. Постараюсь выложить этот не сложный процесс с начала... Может еще и видео снять ?

ЗЫ: антенна типа базовая, только на малой высоте будет подвешена. Требуется: провод (одно/многожильный) два куска по 2,8 метра (с запасом), обычно предпочитаю провод БПВЛ, кабель RG-58 (C/U) , кусочек текстолита или оргстекла для центрального изолятора, оттяжки из капроновой веревки/лески разьем ПЛ папа .

[Teterev]

Есть классический "ролик" изолятор (диам ок 25мм, блина 40мм), нннада? Самое оно для антенны.

[Pilot]

Тяжеловат он будет Спасибо!

[Мангуст]

Предлагаю соорудить диполь типа двойной базуки из телевизионного кабеля.
Делается элементарно, работает нормально, вешается хоть в горизонт, хоть в вертикаль.
Проверенно.
"Кучер" сейчас такой на десятке ДХ-сов по миру собирает

[Prof]

А вертикал (J-антенна или вертикальный коаксиальный диполь) не получится подвесить? Все-таки хочется получить преобладание вертикальной поляризации.

[Pilot]

Предлагаю соорудить диполь типа двойной базуки из телевизионного кабеля.
Делается элементарно, работает нормально, вешается хоть в горизонт, хоть в вертикаль.
Проверенно.
"Кучер" сейчас такой на десятке ДХ-сов по миру собирает

Схемы и фотки по изготовлению в студию !

А вертикал (J-антенна или вертикальный коаксиальный диполь) не получится подвесить? Все-таки хочется получить преобладание вертикальной поляризации.

Можно и простой диполь вертикально вешать, по крайней мере одно плечо, а второе - погнуть, загнуть или зигзугом положить под подоконник. Это у нас следующая практическая лабораторная работа в ликбезе.

А потом - будет рамка!

[Мангуст]

Расчётные формулы для Двойной Базуки:
Общая длина L = 141,68 / F (m)
Длина коаксиальной части: LС = 99,12 / F (m)
Концевые проводники В1=В2 = 21,24 / F (m)
Где частота в Мегагерцах, а длинна в метрах.

Программка для расчёта лежит тут
http://ua4cgr.narod.ru/download/Coaxial_dipoles.rar

[Pilot]

О! СПБ! При следующей сборке базуки плиз поэтапные фото!

[Pilot]

Решил самый простой вариант - диполь.

Антеннка готова, подвешена и работает Спасибо Крешу и Мангусту за помощь!
Плечи немного длинее оказались и при настройке антенны с помощью Мангуста и анализатора были укорочены способом подгибания до оптимальных параметров. Высота подвеса - около 3-х метров

Одно плечо было взято 2,8 длины, в итоге укоротилось на примерно 0,2 метра, получается плечи по 2,6 м получились, длина кабеля рг-58 около 5 метров. КСВ на 27130 - 1,05

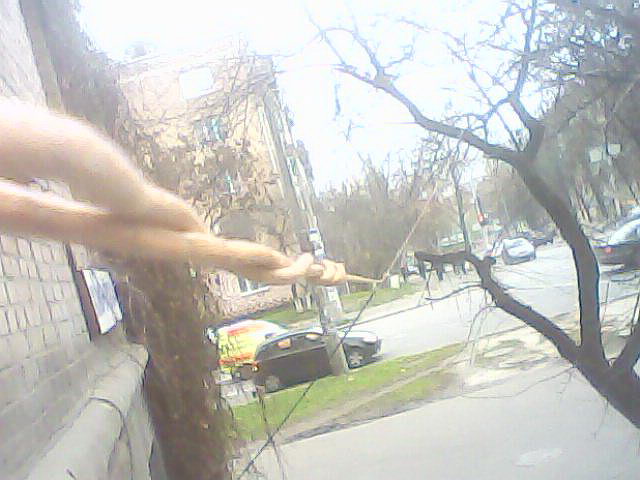

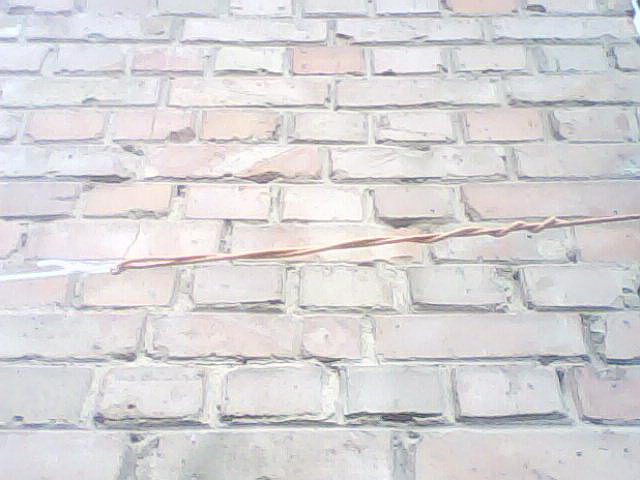

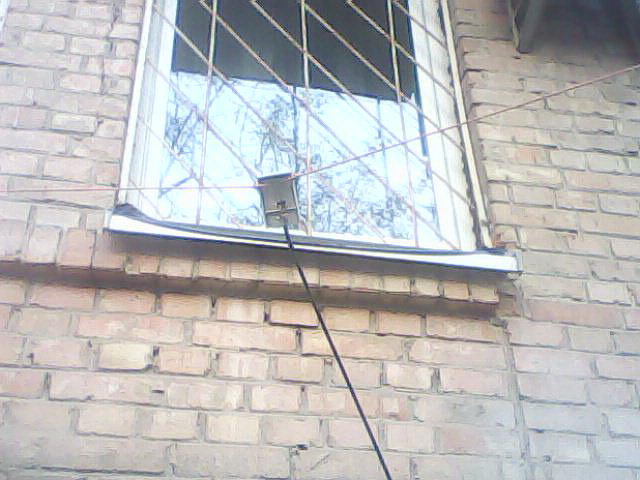

Пару фото и как примерно слышно ...
