Фильтр нижних частот

[Prof]

Слюдяные конденсаторы очень стабильны, по этому даже совсем старые изделия могут быть в отличном состоянии и по-прежнему соответствовать маркировке. Надо бы только посмотреть по этой самой маркировке, на какую мощность они рассчитаны - рабочее напряжение обычно указано прямо на корпусе, но в фильтре через конденсатор может протекать достаточно заметный ток.

[maxim79]

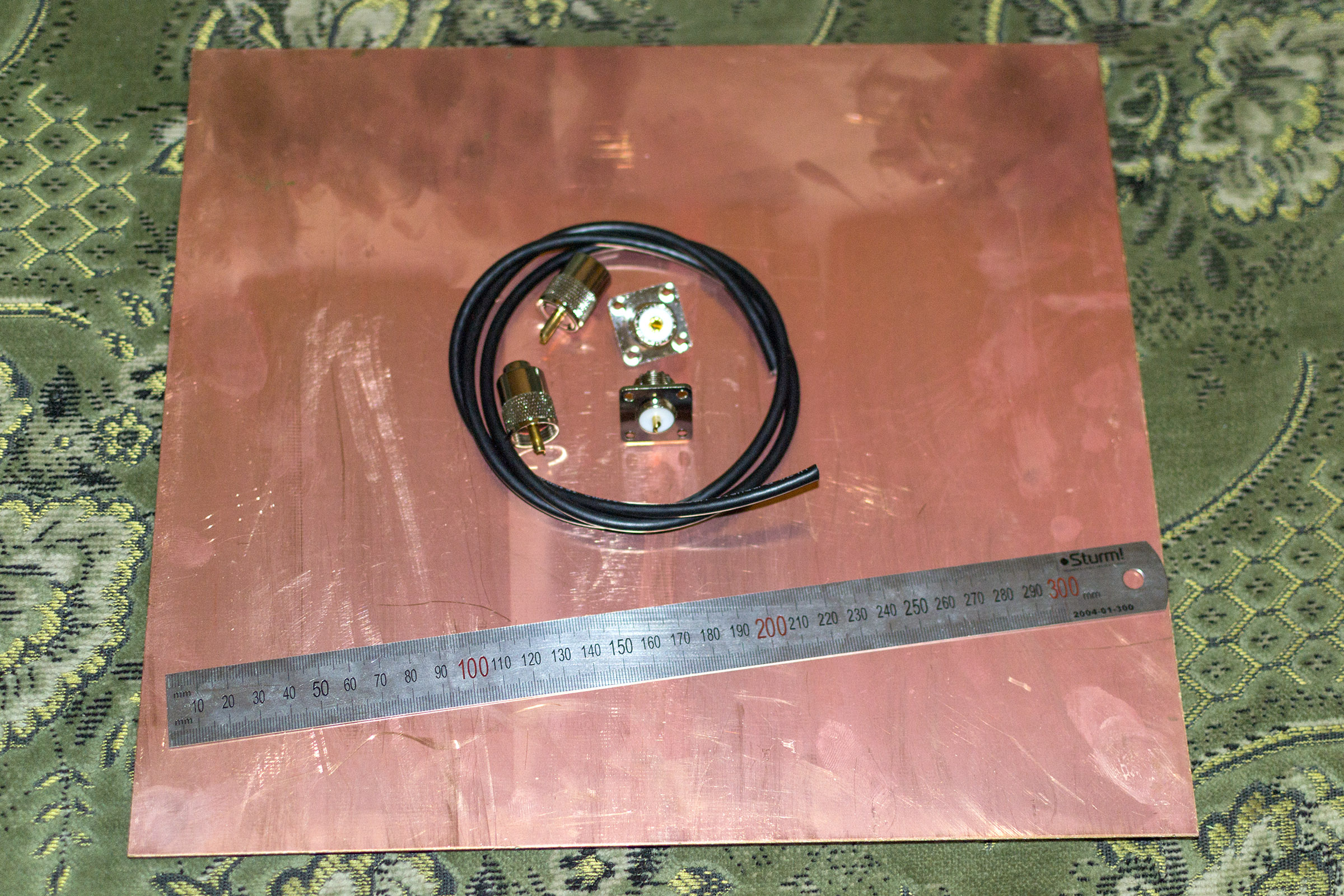

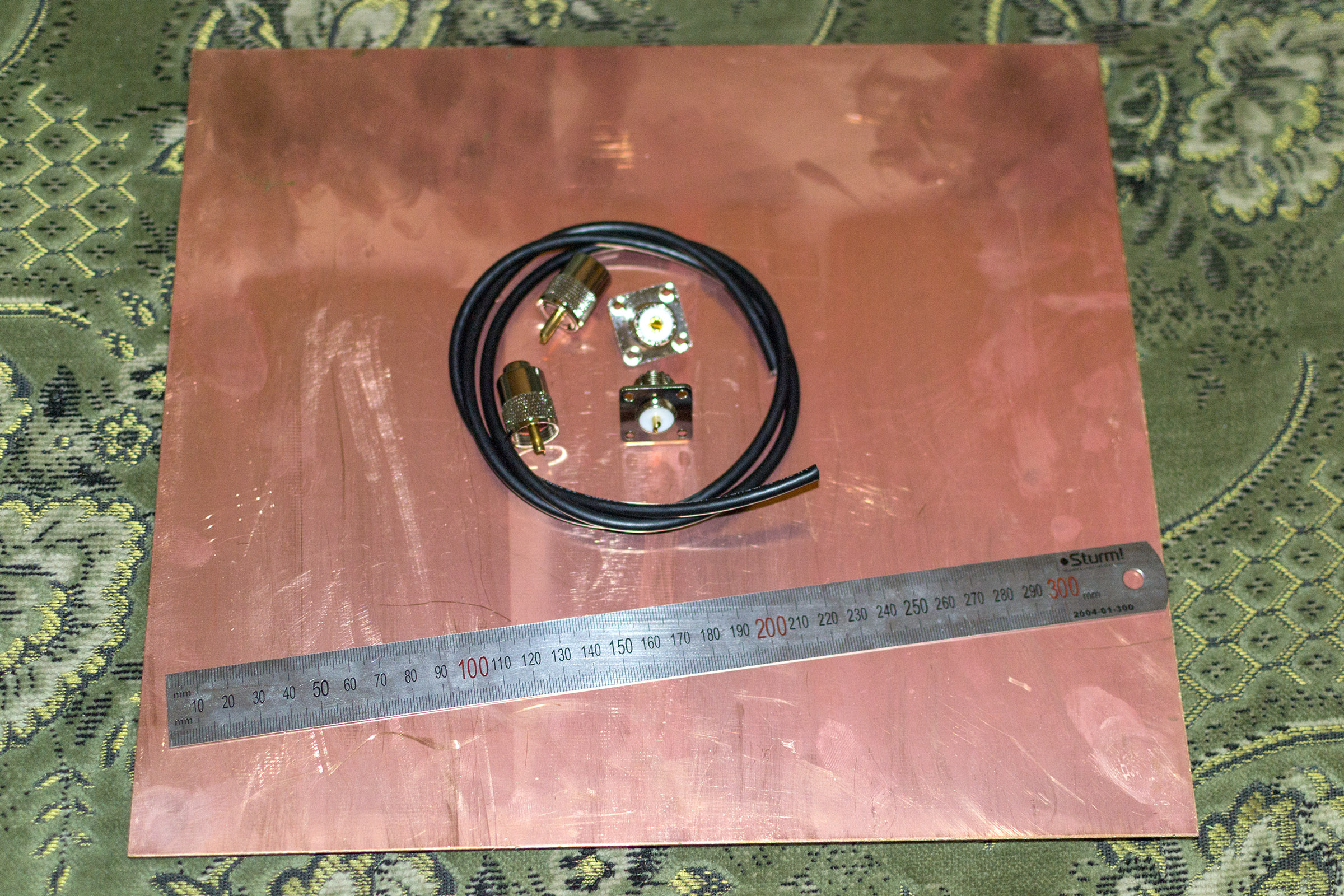

Начнемс

[maxim79]

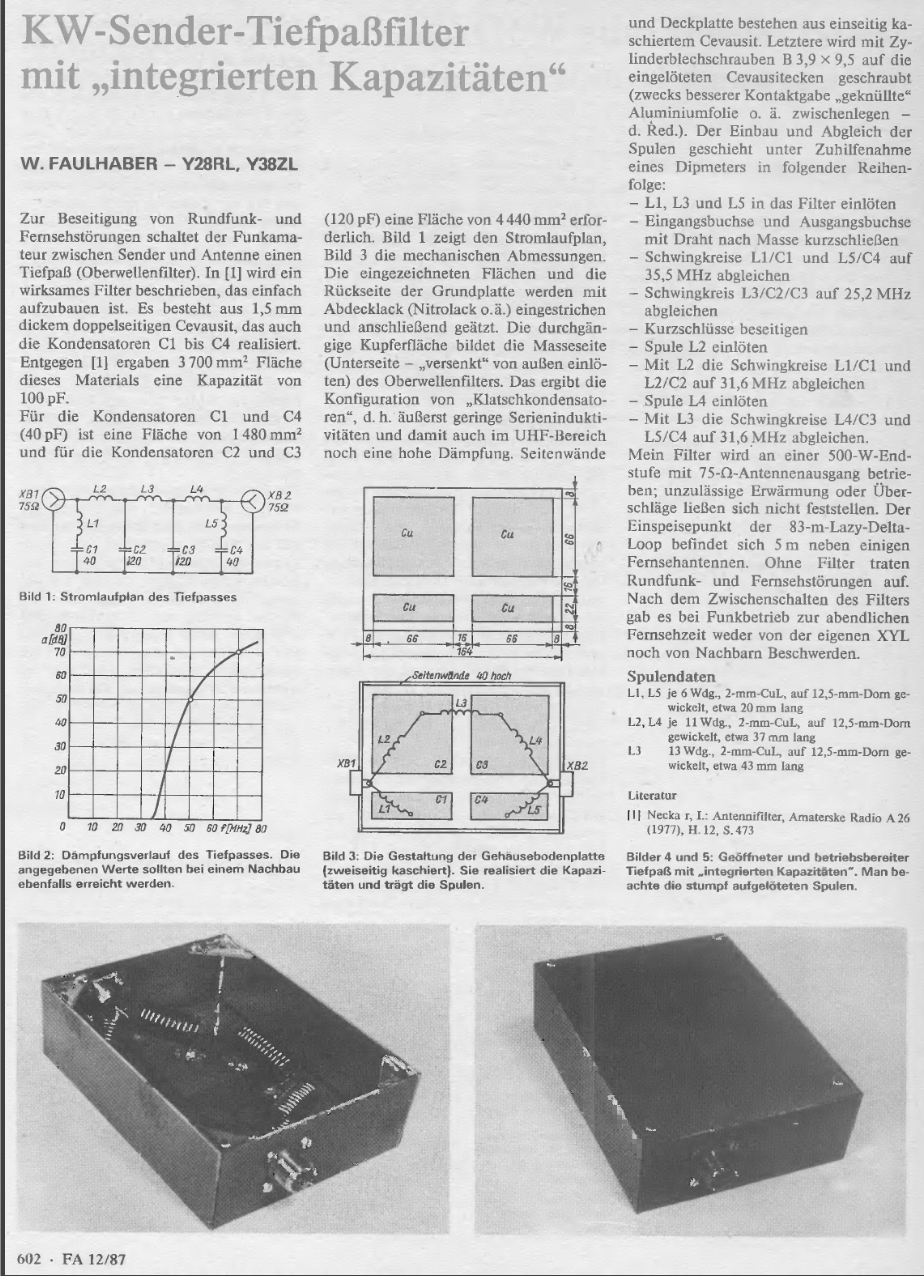

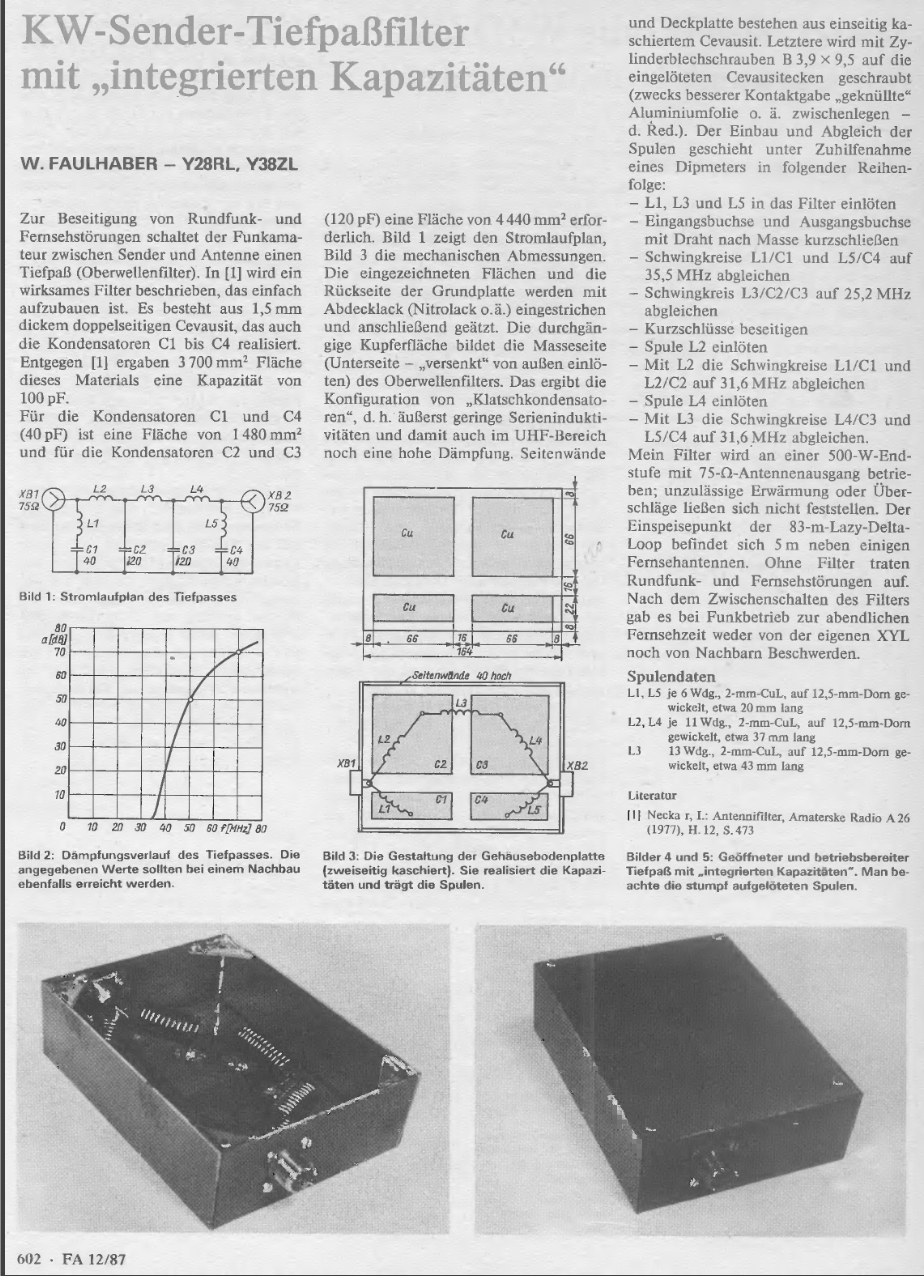

Вот еще оригинальная статья об этом фильтре

[Prof]

Начнемс

Пилите Шура, пилите! ©

Вот еще оригинальная статья об этом фильтре

Хм... В Функаматере совсем другие позывные авторов.

[maxim79]

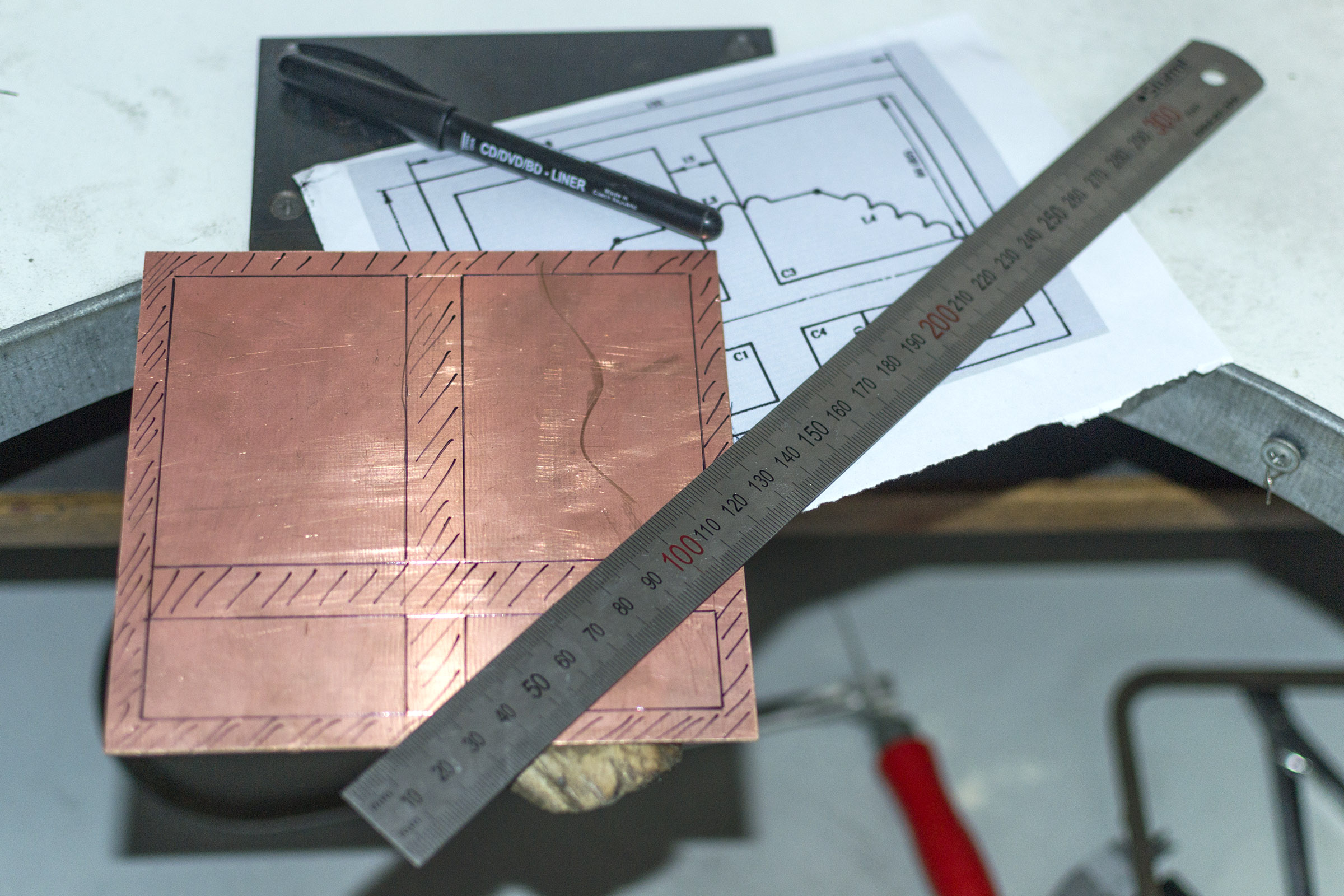

В общем начал чертить это все дело на пластину и опять столкнулся с ребусом под названием угадай нужный размер
На разных чертежах разные размеры конденсаторов..... Короче мои будут 60х85 и 25х60(под 50 Ом)

[maxim79]

Соседи наверное были в шоке от этого пятнадцати минутного звука, а у меня до сих пор в ушах звенит.

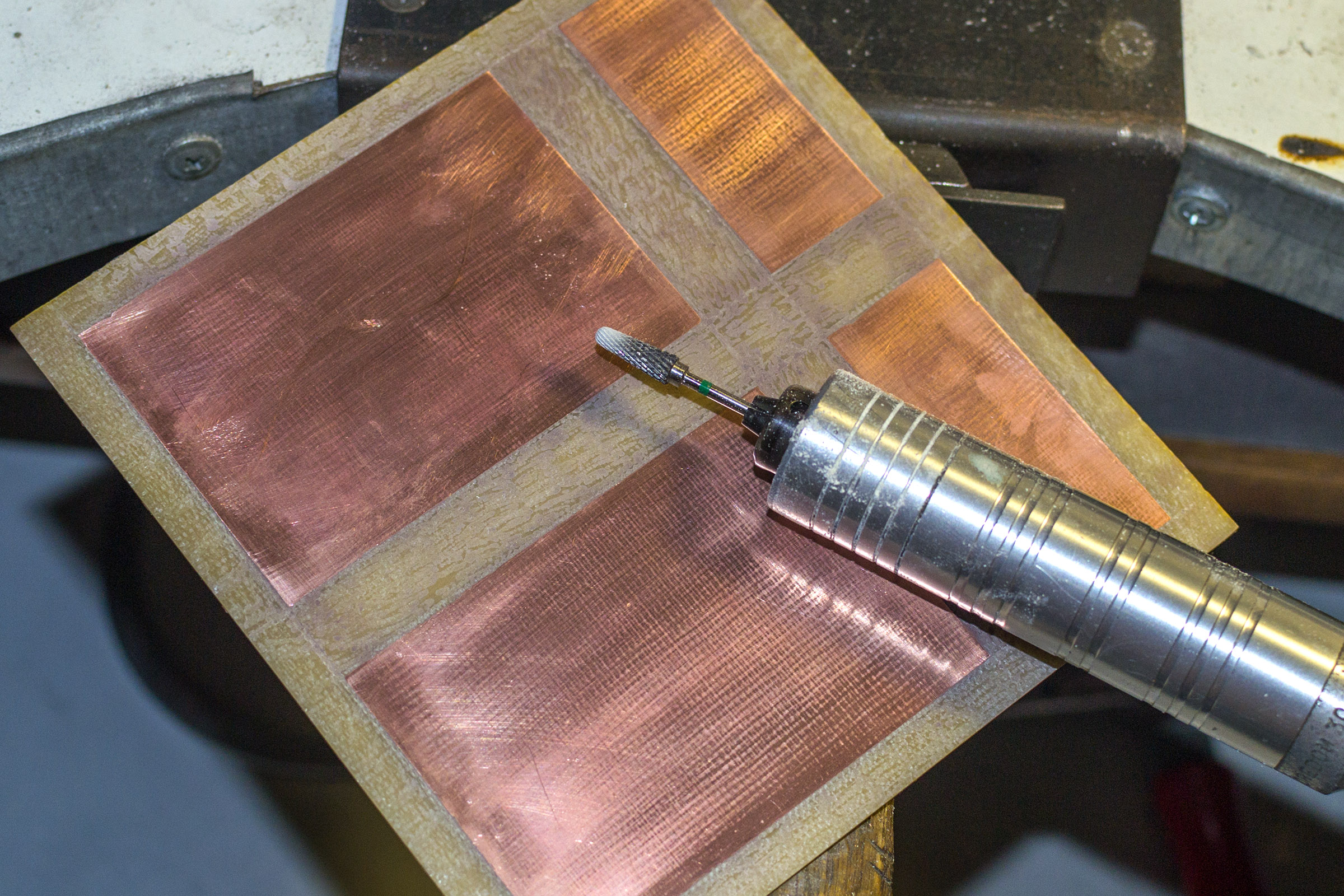

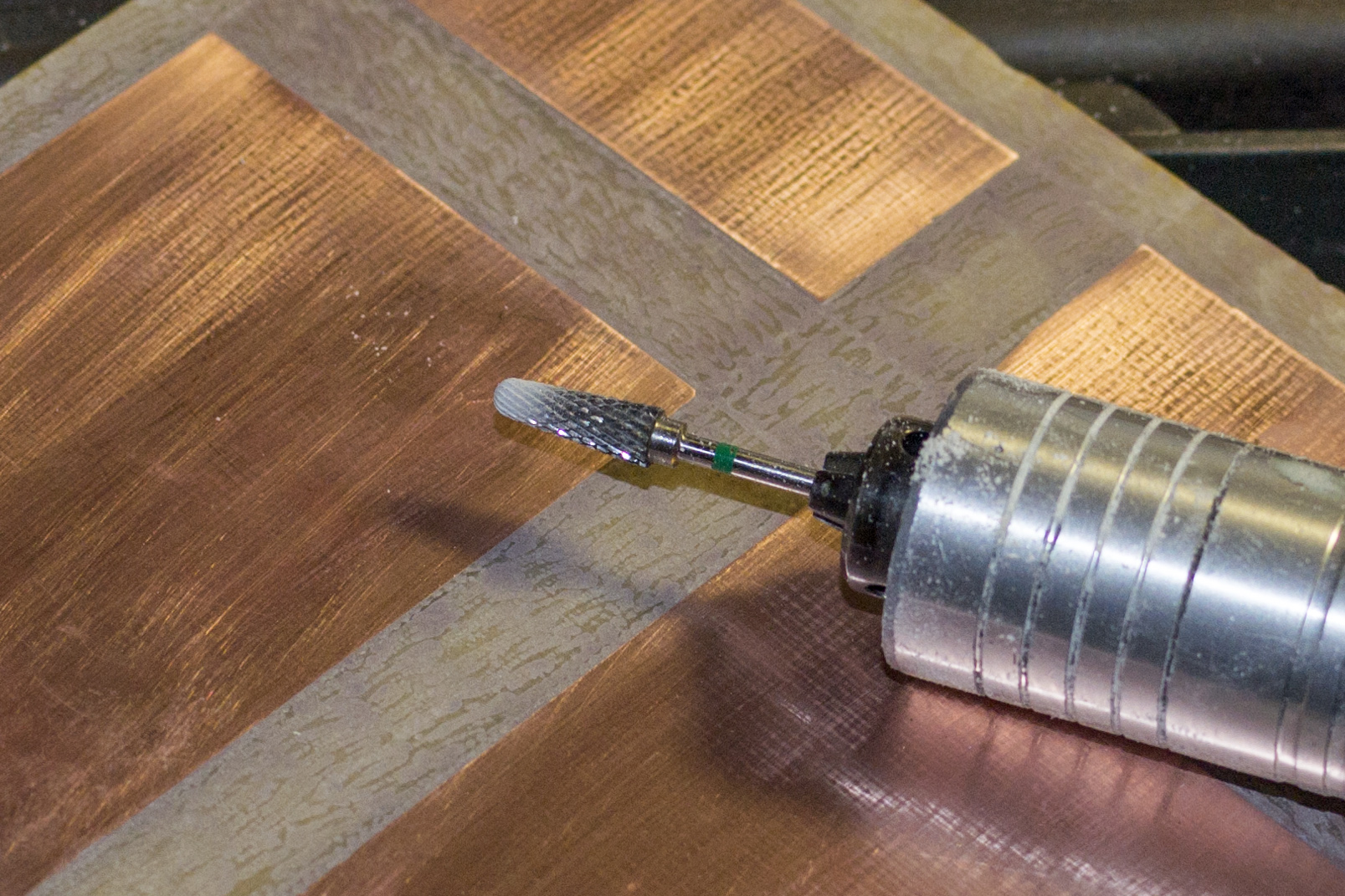

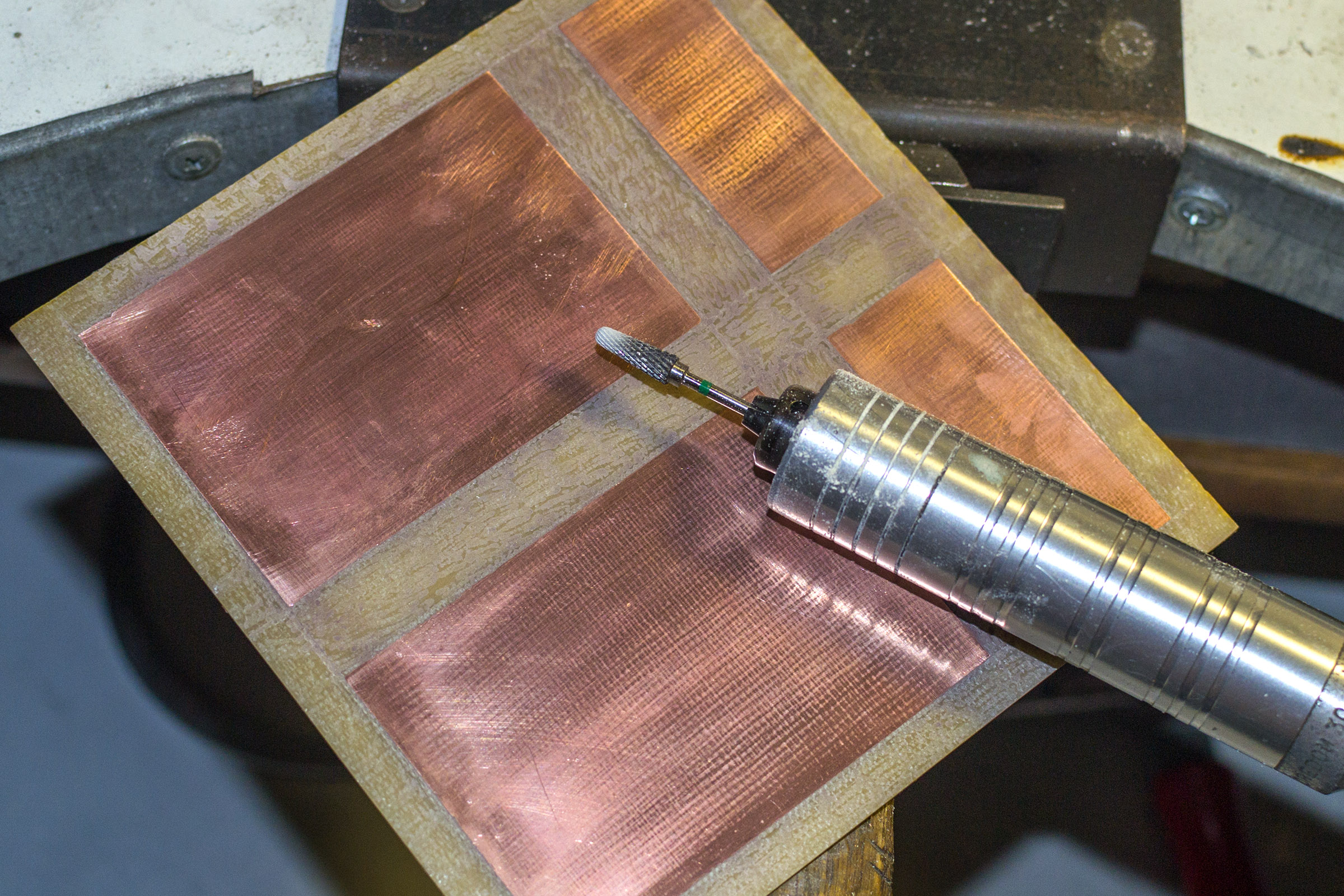

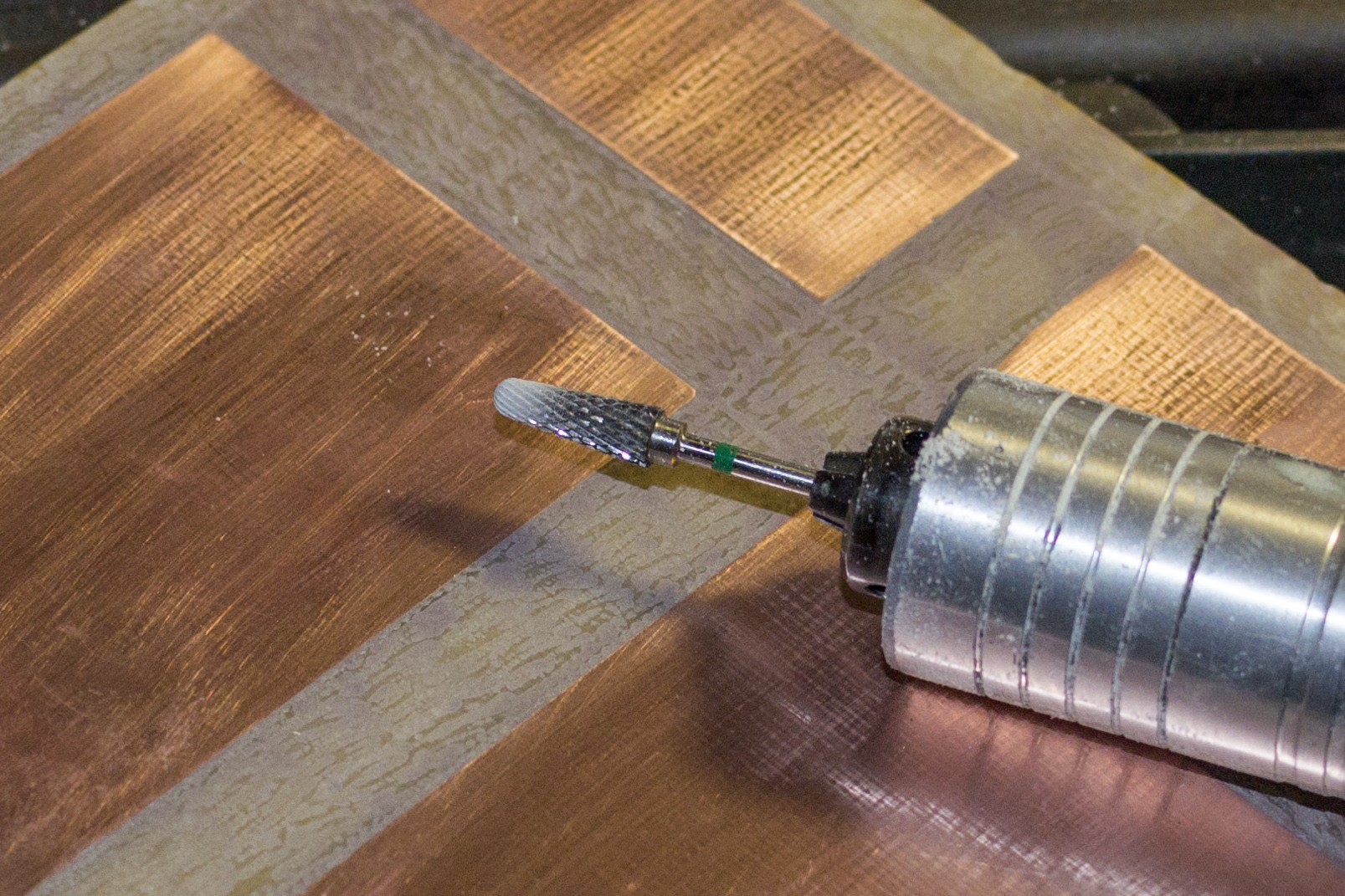

В общем по краям штихелем под линейку а остальное твердосплавным бором

[Prof]

В общем начал чертить это все дело на пластину и опять столкнулся с ребусом под названием угадай нужный размер
На разных чертежах разные размеры конденсаторов..... Короче мои будут 60х85 и 25х60(под 50 Ом)

Поискал бы какие-то программы для расчета. Материал и толщина диэлектрика, надеюсь, известны, требуемая емкость тоже - пусть оно тебе посчитает точную площадь пластин и тогда не будет никаких сомнений относительно размеров.

Соседи наверное были в шоке от этого пятнадцати минутного звука, а у меня до сих пор в ушах звенит.

В общем по краям штихелем под линейку а остальное твердосплавным бором

Да, поздно я это.

[maxim79]

Поискал бы какие-то программы для расчета. Материал и толщина диэлектрика, надеюсь, известны, требуемая емкость тоже - пусть оно тебе посчитает точную площадь пластин и тогда не будет никаких сомнений относительно размеров.

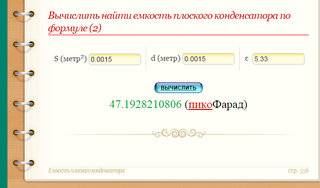

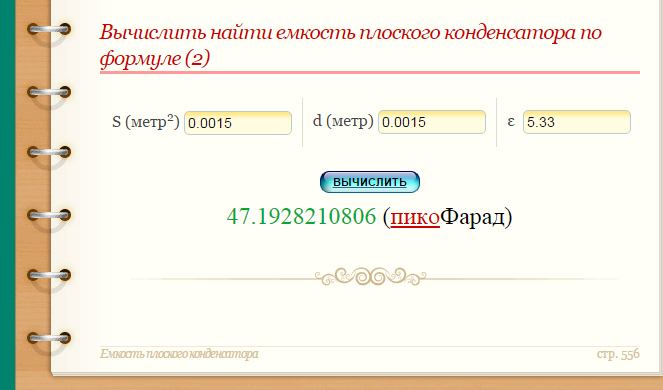

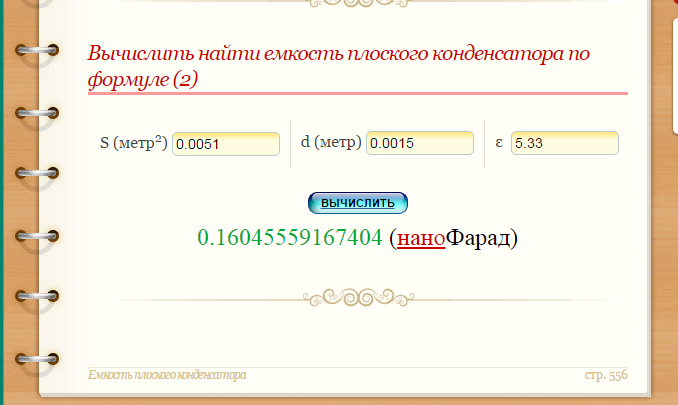

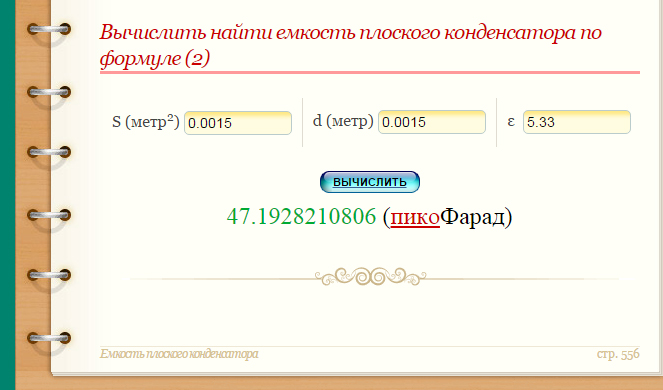

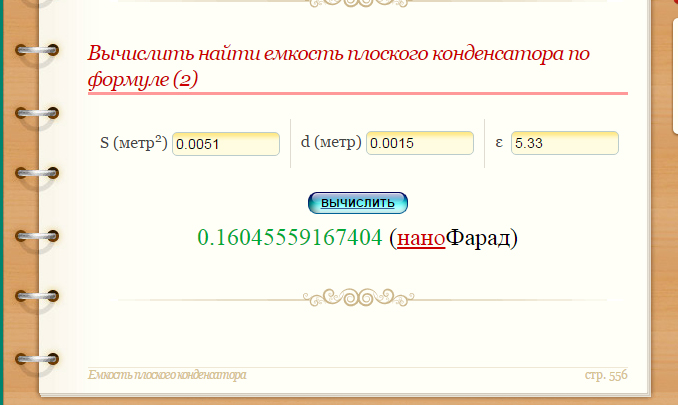

Да собственно и не сильно я промахнулся Получилось 47пф и 160пф (нужно 50пф и 170пф), это если я правильно нашел диэлектрическую проницаемость данной пластины (5,33)

Будем считать, что у моих кондеров погрешность менее 10%

[maxim79]

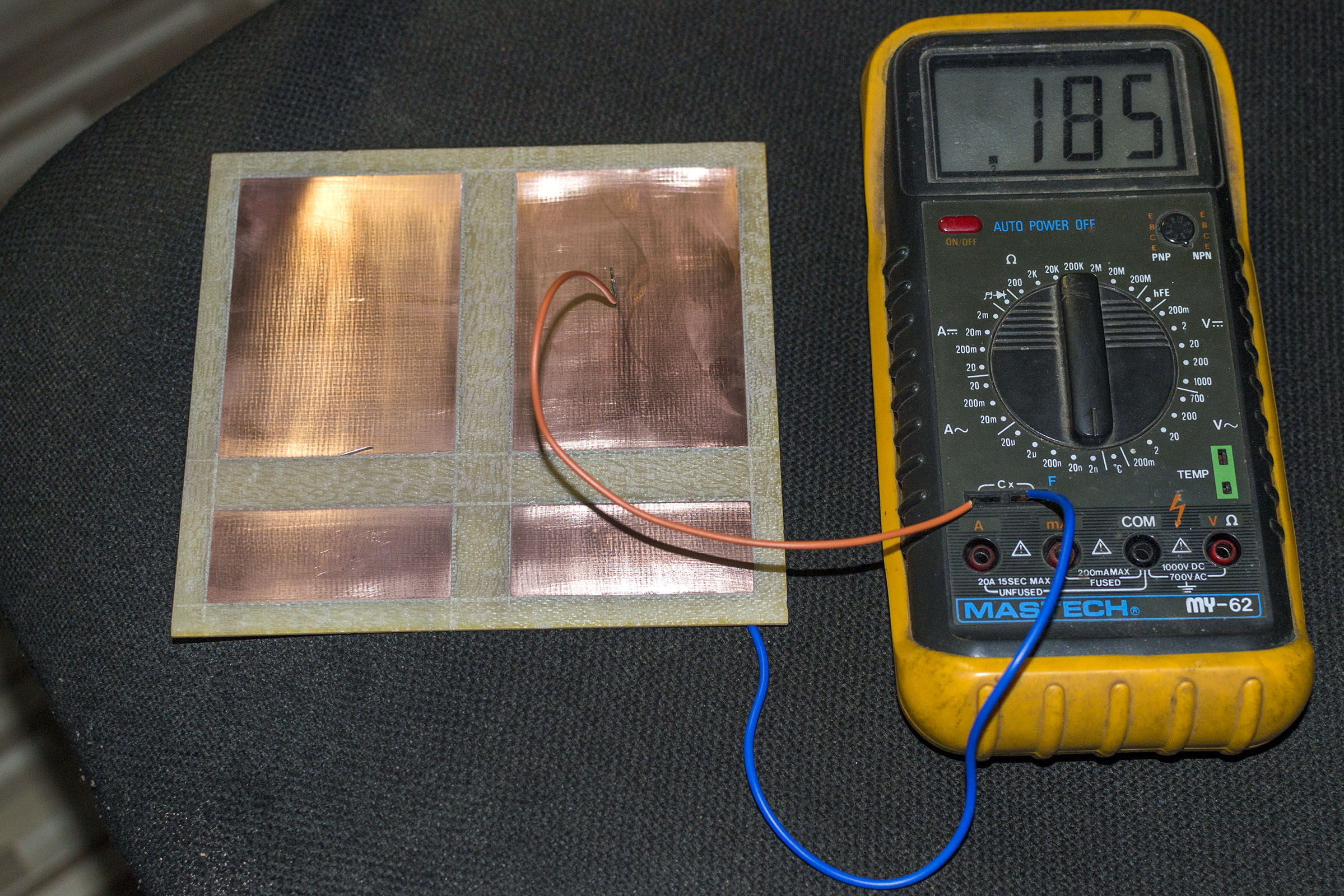

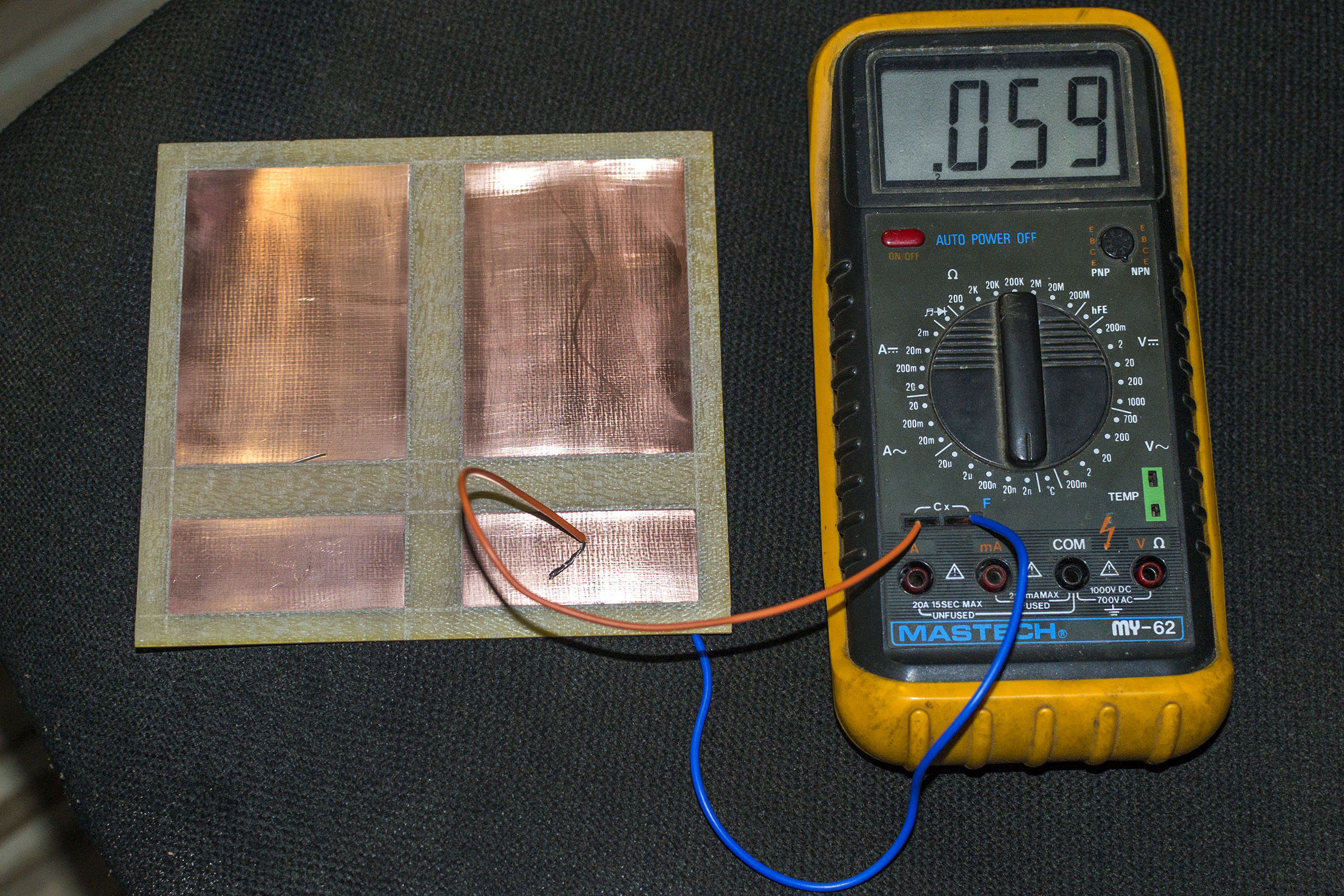

А вот что показывает мой прибор

Если к полученным по расчетам пластинам добавить около 10% а у данных прибора отнять около 10% то получается как раз золотая середина

[Prof]

Интересно, может ли сказываться емкость щупов и, соответственно, получаться небольшое завышение измеряемой емкости? В любом случае, попадание достаточно точное с практической точки зрения.
