Самодельный усилитель для Си Би, 50W на IRF510

[maxim79]

ну если важен сам процесс - тогда согласен!

Это как в рыбалке, сделал мормышку, поймал на нее рыбку и душа радуется)
Кстати мормышки у меня самодельные, серебряные, не плохо по окуню работают

[Prof]

В схеме как раз то их и нет, а вот на печатной плате и в готовом изделии есть

А, ну так фигли, это по питанию от самовозбуда - первое дело! Номиналы точно не подскажу, порядок двадцать-тридцать нан. Самих конденсаторов чем больше - тем лучше, в реальном изделии они вроде как все уместно распаяны. Скорее всего вопрос их существования стал тогда, когда собранная схема не заработала, по этому в схеме их и нет. Диод в тему, нормально он заперт, а при переполюсовке сжигает предохранитель, по этому предохранитель там нужен нормальный, а не жучок на стопицот ампер. Я вот только одно не могу понять, где там резистор на 10k, который типа смещение на затворах делает? В общем думаю, плату надо перерисовать, а то при трех с половиной деталях получается две перемычки и куча других непоняток.

[maxim79]

Не будем гадать на кофейной гуще, будем пробовать делать согласно схеме, а потом если что править.

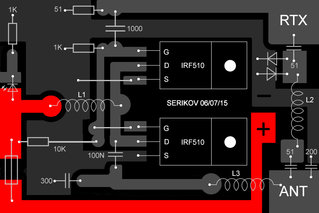

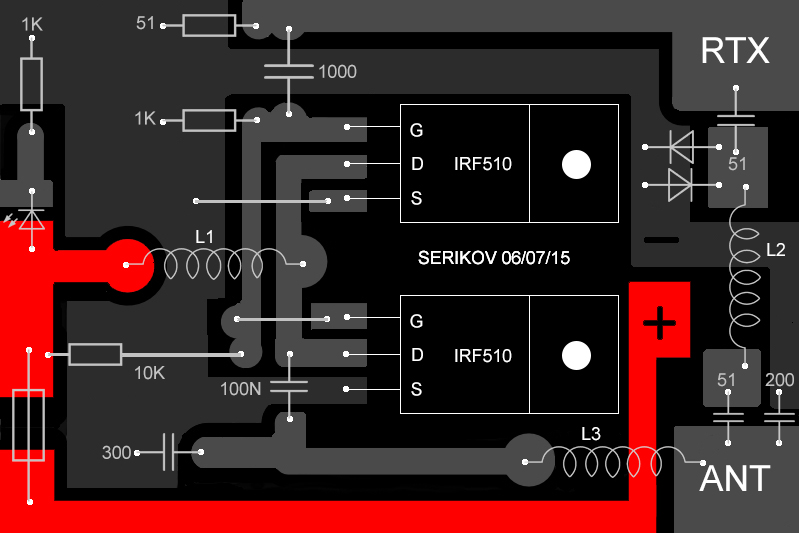

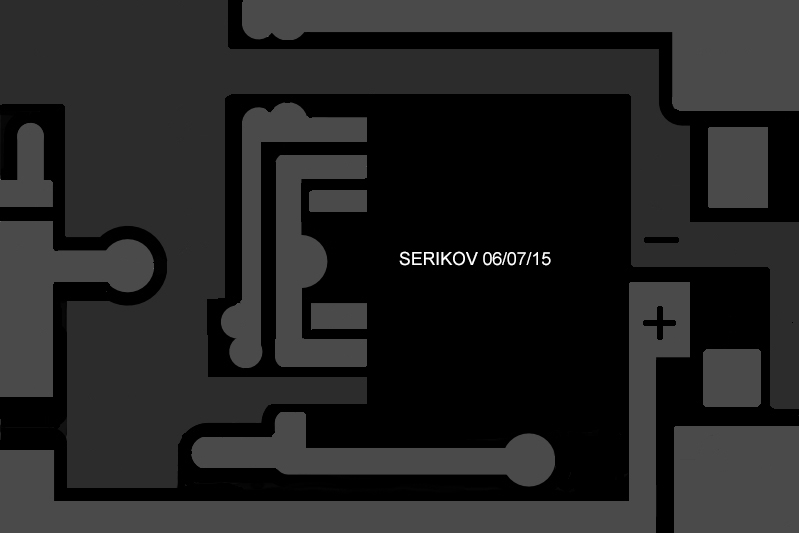

Посидел немного в фотожопе, перерисовал я это дело, вроде бы ошибок не наделал но если что поправьте кто заметит.
Все, пошел спать, а то в глазах спички уже не держатся

[maxim79]

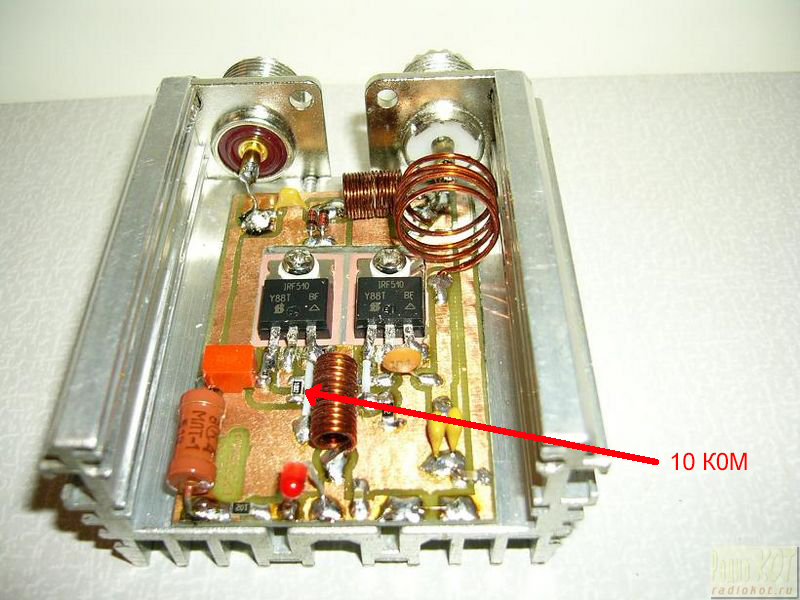

Я вот только одно не могу понять, где там резистор на 10k, который типа смещение на затворах делает?

Сей ребус я по моему разгадал) Это тот который неизвестный, просто стоит он не сразу с плюса а после катушки L1

[Prof]

Да, все непросто, оказывается.

[maxim79]

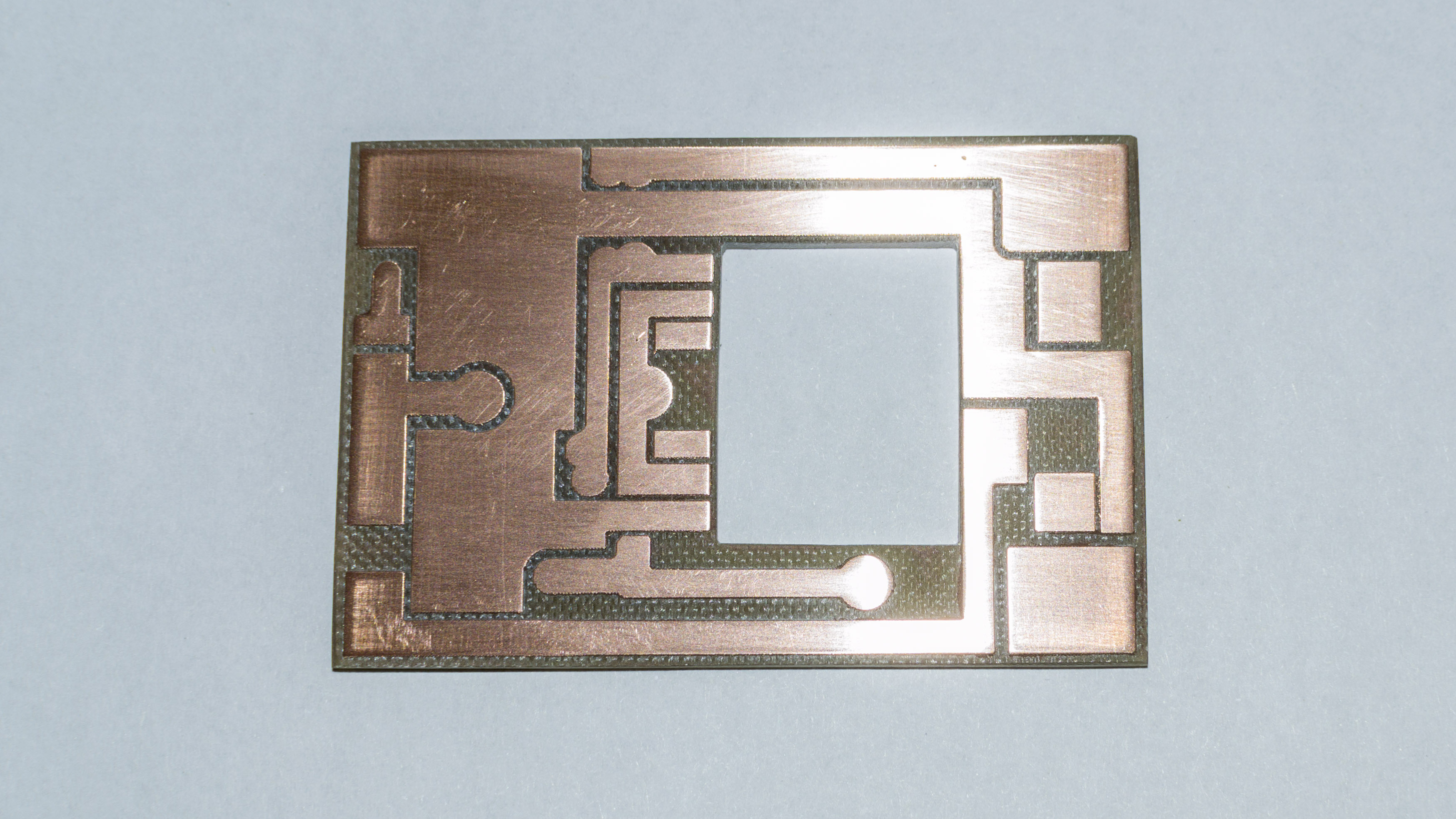

Легким движением руки, брюки превращаются.....превращаются брюки......

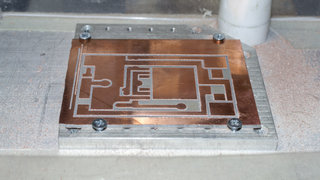

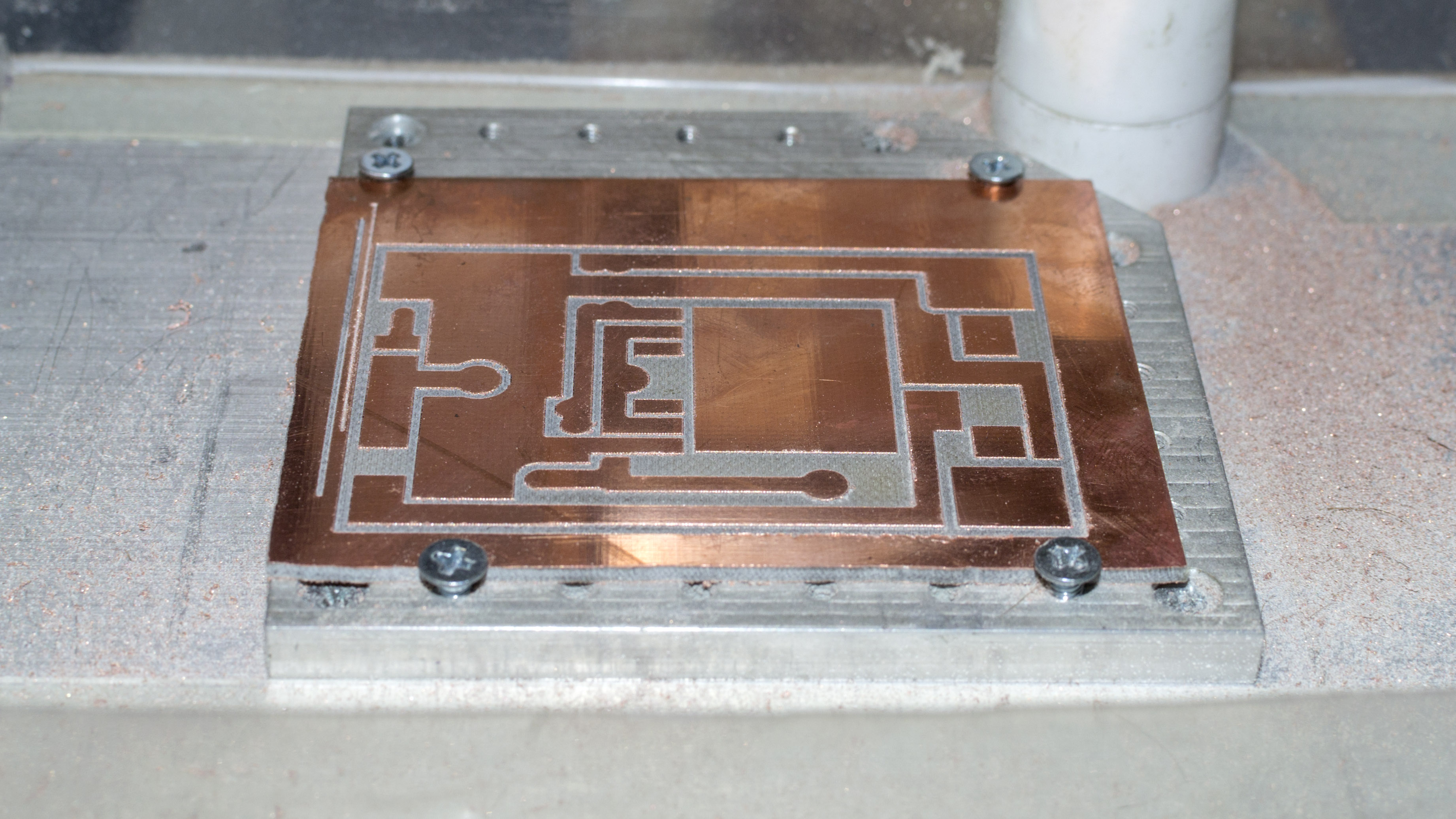

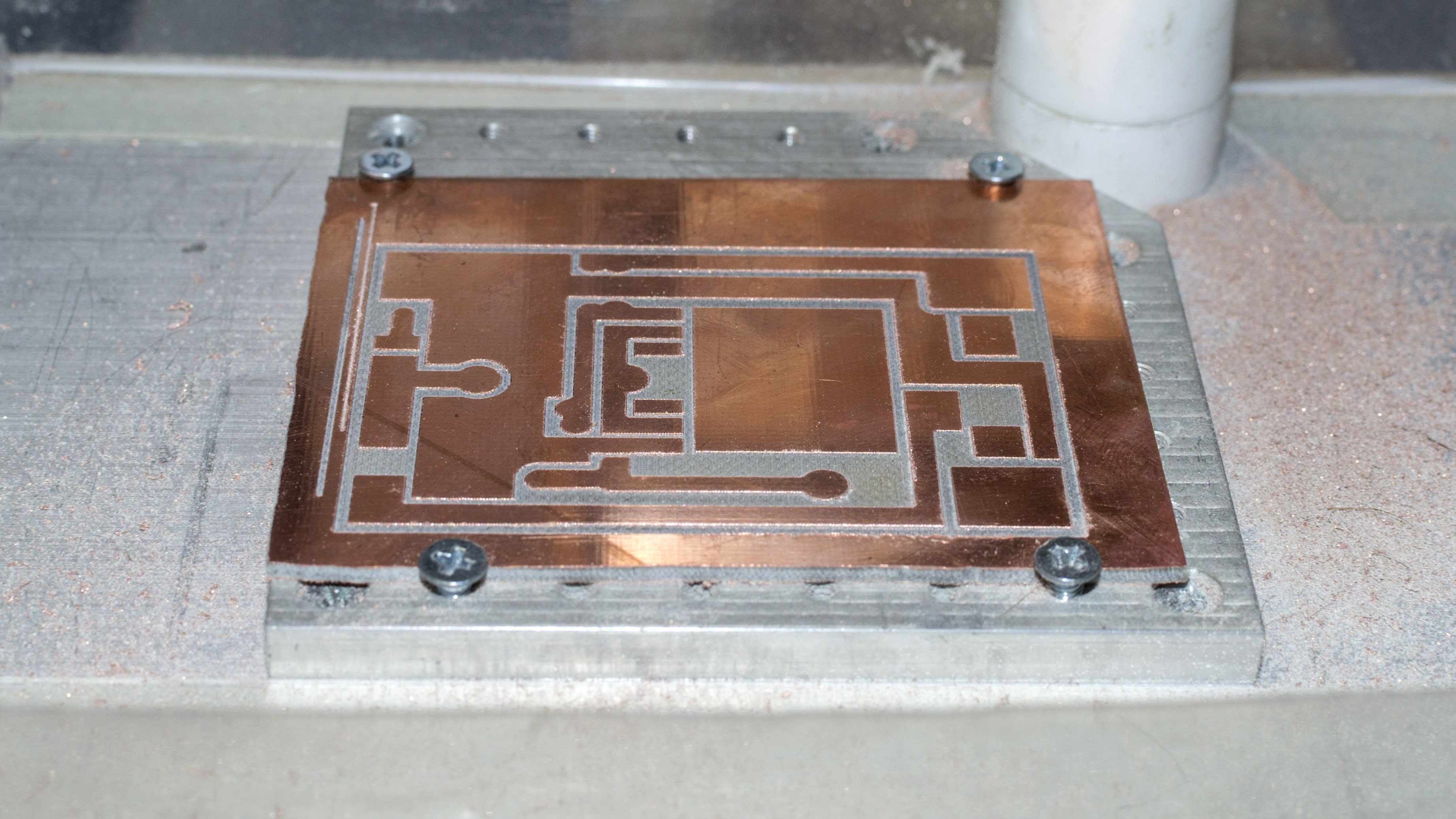

Платку резал на своем самодельном фрезерном станке с ЧПУ, записал видео процесса резки, но сегодня я его точно не осилю, что бы довести до ума и показать. В общем, продолжение следует.

[Teterev]

Вот бы себе такое, но с ДПФ и частотой пониже...

[Prof]

Вот бы себе такое, но с ДПФ и частотой пониже...

ДПФ - тема отдельного разговора, да и конструктивно часто отдельный блок. А с частотами все просто - мотай ШПТ по входу и по выходу вместо нагрузочного резистора и U-контура и получай широкополосный усилитель на все диапазоны.

[maxim79]

Смонтировал видео, всем приятного просмотра

phpBB [video]

[maxim79]

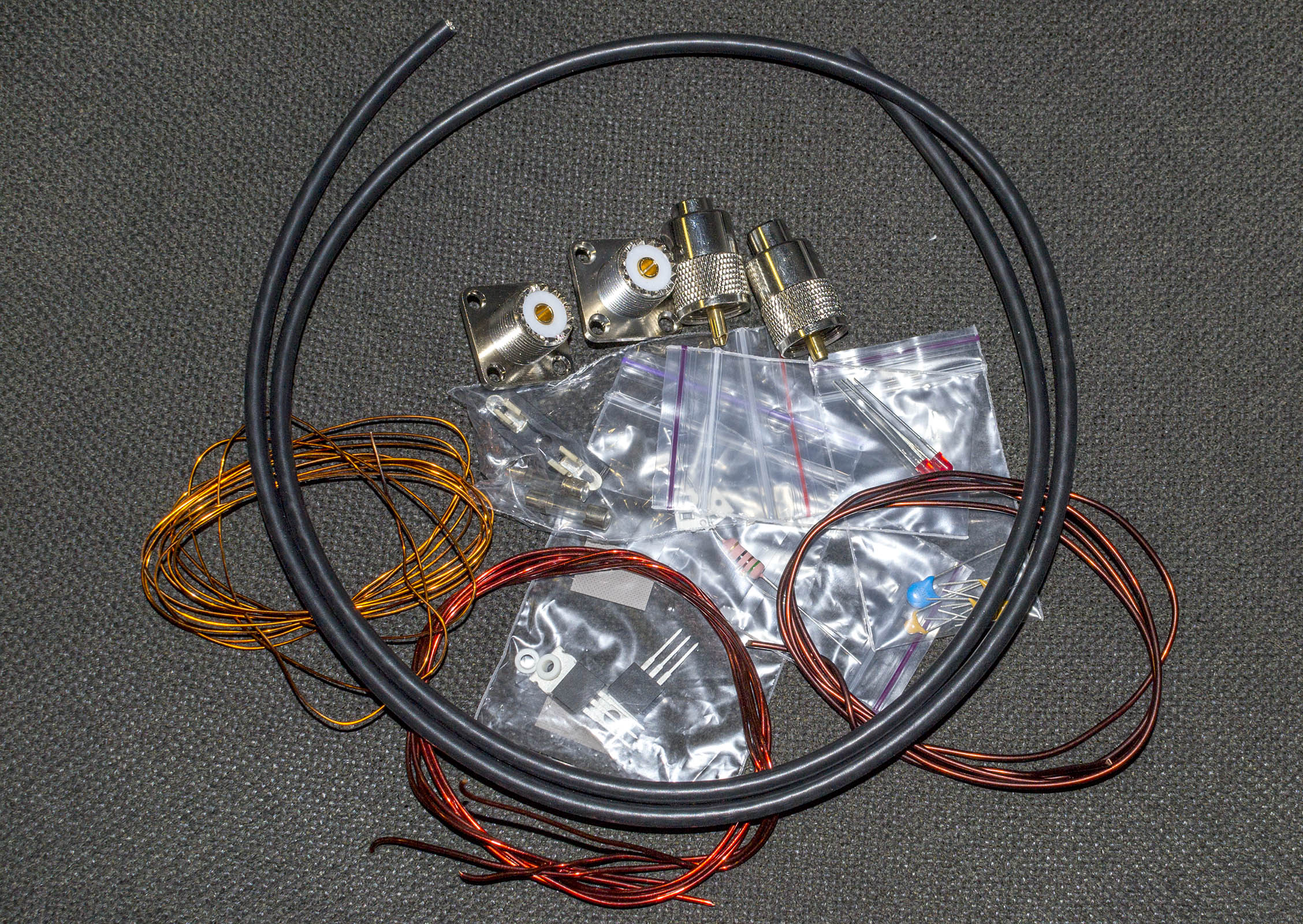

Купил детальки, начинаю сборку
