Самодельный усилитель для Си Би, 50W на IRF510

[maxim79]

В общем схемку собрал и у меня та же история что и у всех кто собирал с форума котов Противовозбудительных кондеров добавил, ток покоя приподнял, все равно лажа какая то......
Короче завтра будет день, будет пища, разберемси........

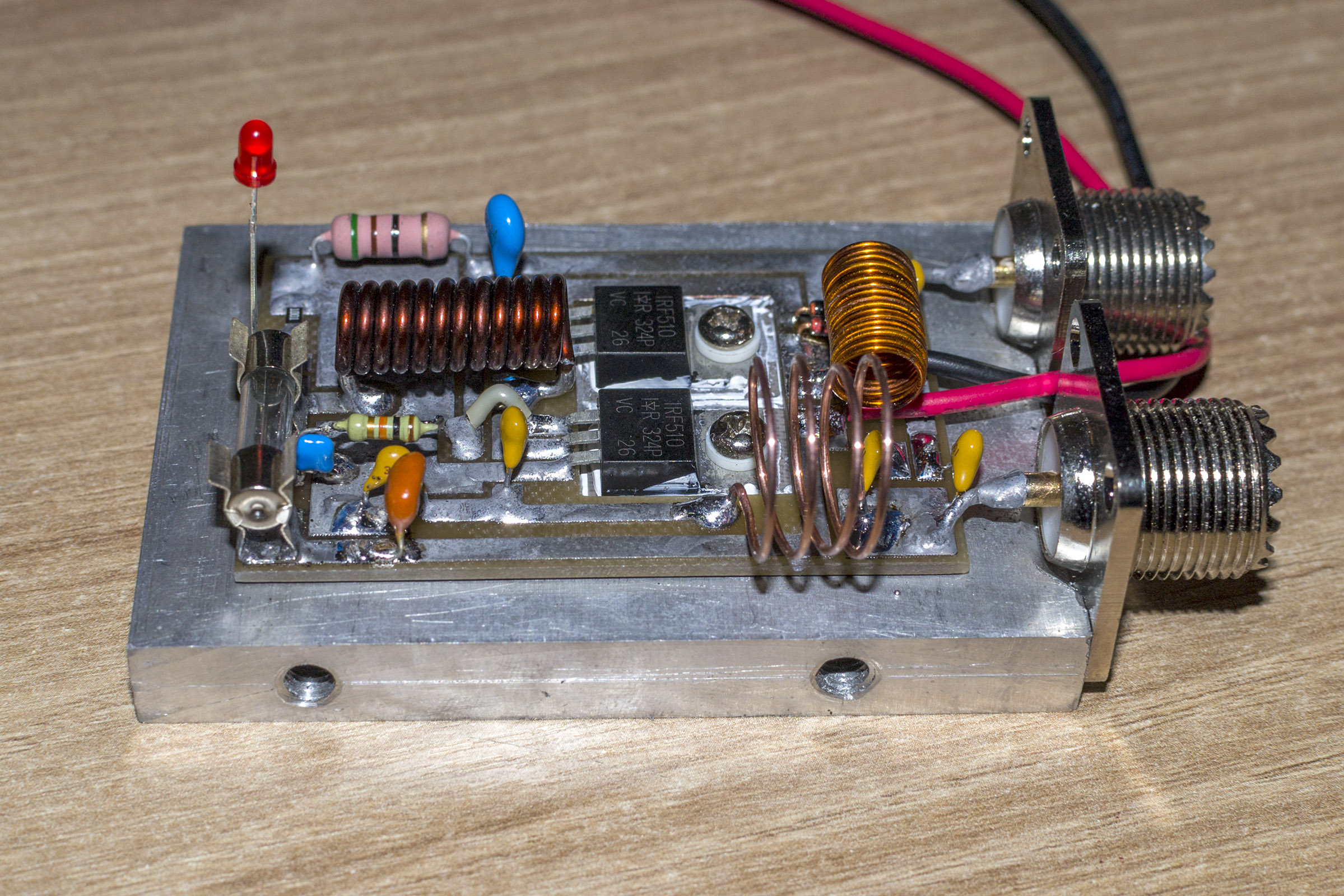

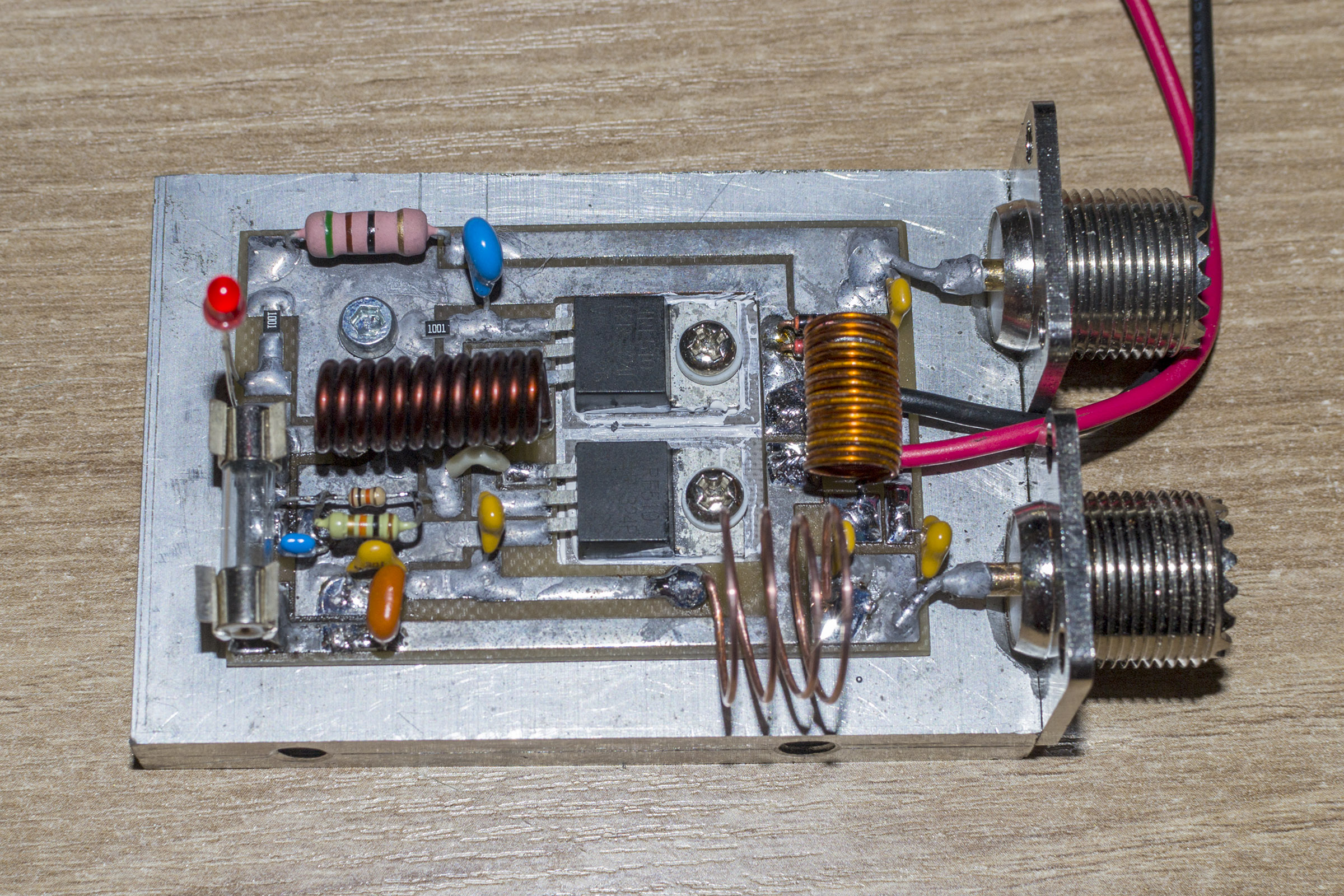

А вот и фотки моего экземпляра

[T-ПЯТЫЙ]

Здравствуйте, как успехи с IRF510

[гость / Павел]

Мне всё понравилось.Жаль не работает

[maxim79]

Как говорится, еще не вечер......., результаты будут немного позже

[pathfinder]

Надо начинать не со схемы а с документации

http://www.radiovilag.hu/images/IRF510.pdf

Так а теперь пусть кто то там найдёт АЧХ этого MOSFET ключа.? Пиво тому кто найдёт:).

Я же нашёл следующее
Turn-On Delay Time обычно=8 максимум=12 ns
Rise Time обычно=25 максимум=63ns
Turn-Off Delay Time - typ=15 max=7 n

Правдо это показатели для I ≈5.6A, RGS= 24Ω, VDD= 50V, RL= 9Ω, VDD= 50V, VGS= 10V. Но всё таки...

Так вот если взять только время нарастания и абстрагироваться от других параметров импульса (а у нас не импульс) то получается что время нарастания обычно соответствует 40 МГц, но минимум может быть 15.8 МГц.

Да и по документации складывается впечатление что он предназначен больше для ключевого режима работы, хотя это конечно как схему построишь.

Но меня бы уже смутило то что производитель не гарантирует частоту в 27 МГц .

[Prof]

Да и по документации складывается впечатление что он предназначен больше для ключевого режима работы, хотя это конечно как схему построишь.

Так и есть, с точки зрения производителя - это ключ для любых подходящих применений, вроде инверторов.

[pathfinder]

Ещё там есть интересная картинка частотная характеристика температурного импеданса. Так вот самое интересное что она заканчивается на периоде в 1е-5 секунд. Т.е. это частота в 100КГц. Далее как я понял производитель опять таки не гарантирует . Скорее всего радиолюбители используют в этом ключе недокументированные возможности или на грани характеристик. Отсюда следует и мой опыт это тоже подтверждает, что если используешь недокументированные возможности то всё зависит от партии к партии. Есть партии работает есть не работает, а есть производитель прознал про это и изменил тех. цикл так чтоб не юзали эту возможность .

[гость / Павел]

Очень может быть.Иногда 510 заменяли родные сгоревшие транзисторы в кл 203,конечно с потерей мощности на 20-30 процентов (уТИСЫ лежит такой рабочий).И не каждый раз они работали.Так что вполне могли изменить характеристики.Я порыскав по сайтам впаял ,вместо родных сгоревших,irfz24n.Сейчас дал ТИСЕ проверить какая получилась мощность,конечно будет меньше, но дешевле покупки даже б/у.

[T-ПЯТЫЙ]

Лично я на IRF510 не чего не собирал, но из опыта других товарищей знаю что эти ключи с большой проходной емкостью можно применять на низких частотах, максимум до 20 метрового диапазона.
Можно купить отличные, предназначенные для работы с напряжением питания +12В, не возбуждающиеся и терпящие КСВ вплоть до 20, полевые транзисторы серии RD06, RD16...
Единственное, что нужно выбирать исключительно митсюбиши, не какая чайна не катит, деньги в корзину.

[maxim79]

В общем с усилком на IRF510 получается облом, искать старые транзисторы которые бы заработали в этой схеме скорее всего нет смысла, это все равно что покупать кота в мешке. Их конечно есть полно разных производителей, но играть в лотерею я не буду. Думал попробовать дать им побольше напруги 24 и более вольт, но почитав эту тему>>> не вижу в этом смысла, все уже проверено до меня, кстати результат тестов работы усилка совпадает с моим точь в точь!
Из той же темы, понравился усилок на КТ930, если не найду для себя нормальный б/у усилитель что бы купить, то можно будет попробовать сделать.
О потраченном времени не жалею, копилочка знаний пополняется не только с удачными проектами
