Самодельный усилитель для Си Би, 50W на IRF510

[T-ПЯТЫЙ]

Отрицательный опыт тоже опыт...
Если Вы не против то можно в вашей ветке по обсуждать самоделки на других транзисторах, что люди делают.
На пример УС. от SW2013...

[maxim79]

Ну, так как я неугомонный , ну и плюс засвербило где то, в глубине заднего прохода......, поехал сегодня покупать себе кирпич, с надеждой вечером поработать по проходам на энное количество ватт
Из одного конца города в другой, как я люблю прокатится, ну если свербит)))....... Пирату фа-фа, такое впечатление что у него пропеллер, там где у меня свербит... Не успел я доехать до шулявки, как он уже пролетел и всем все рассказал, где чего свободно) Не успел я повернуть на Ольжича, как он уже рассказывает про петровку и оболонь....., КАРЛСОН одним словом а не ПИРАТ
Покупка кирпича оказалось неудачной , вернее продавец не знал что у него все они приказали долго жить, и дабы удовлетворить свой свербежь, решил купить у него себе на память о поездке, один из мертвых экземпляров по стоимости релюшки и корпуса с разъемами.

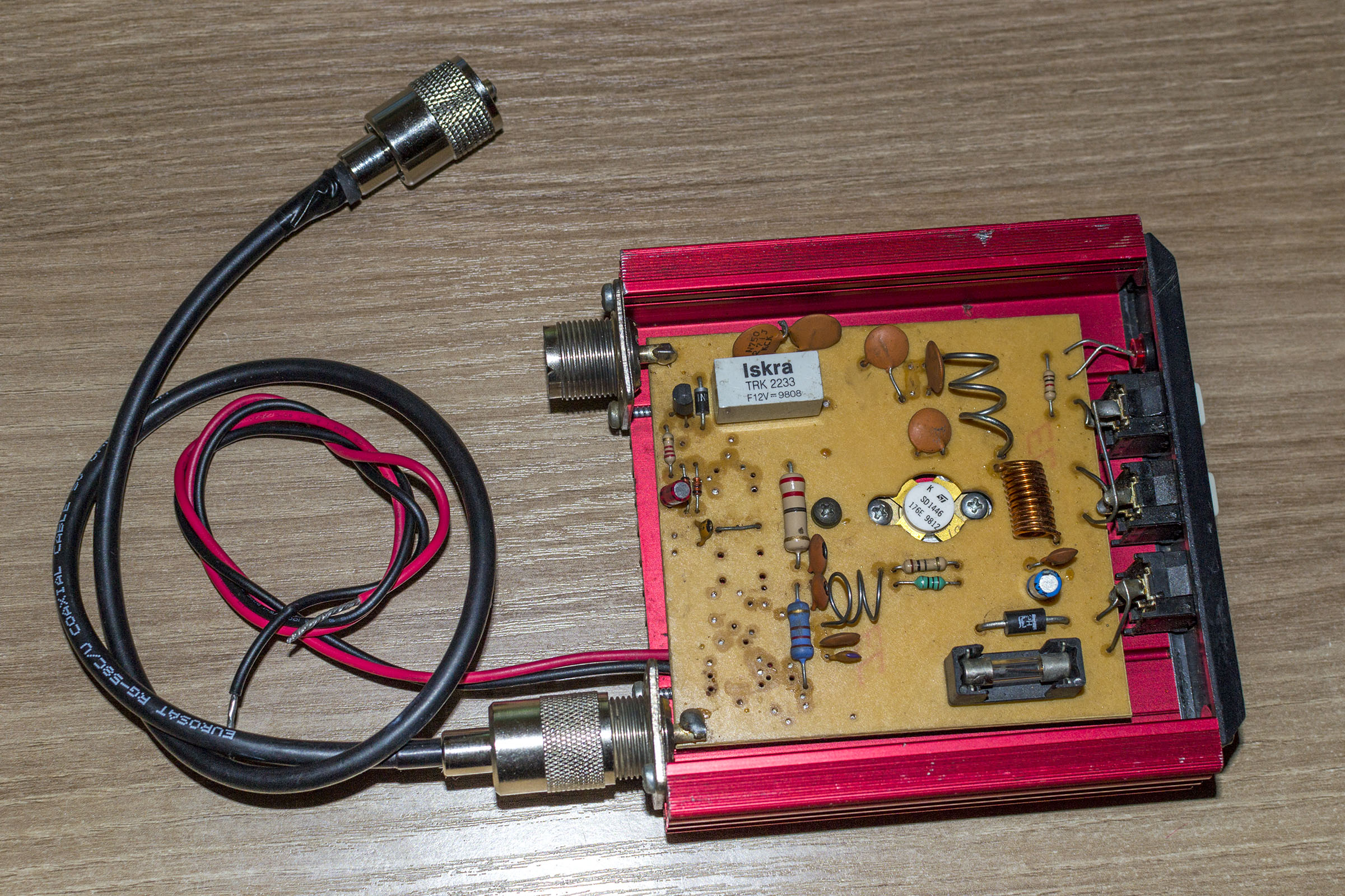

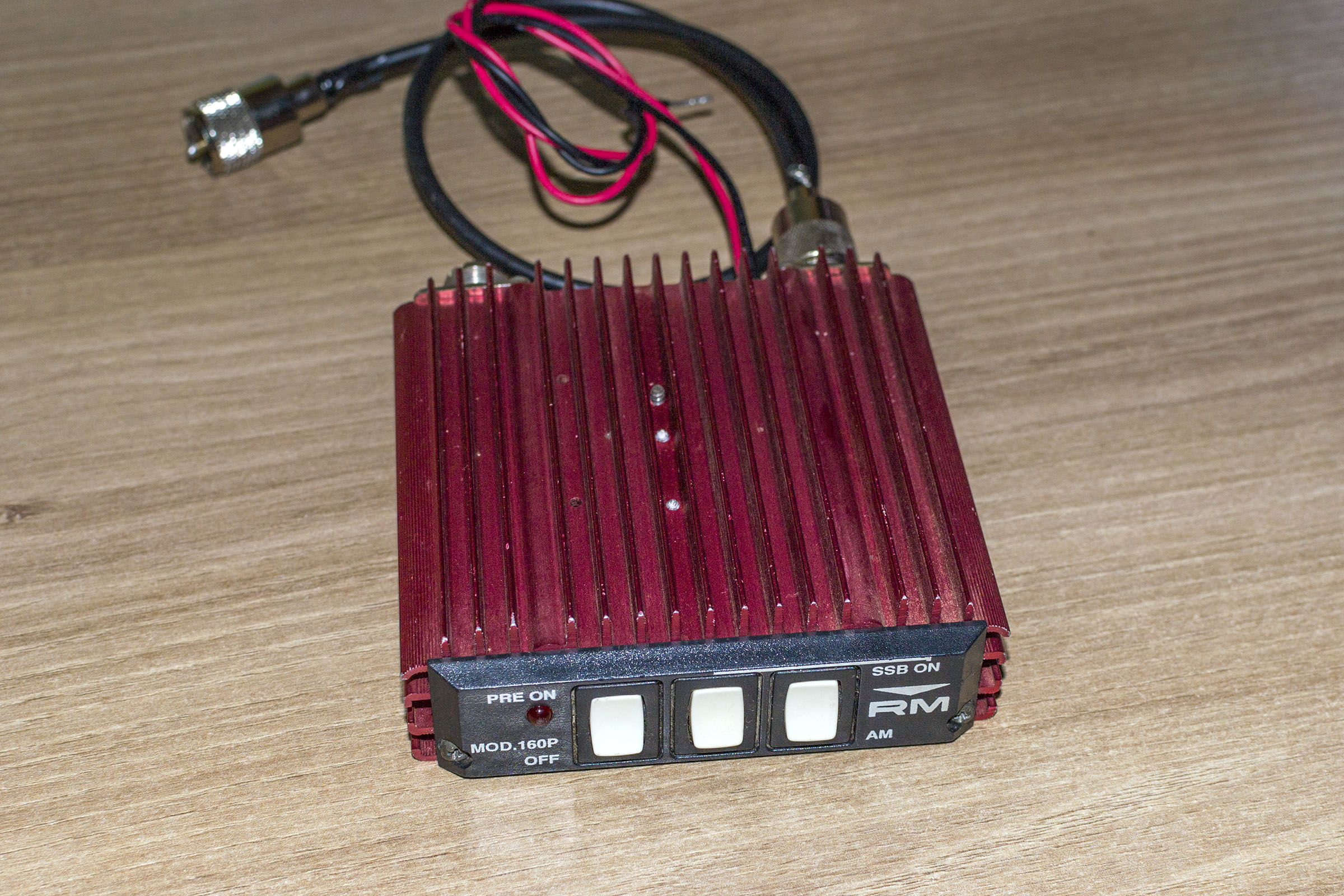

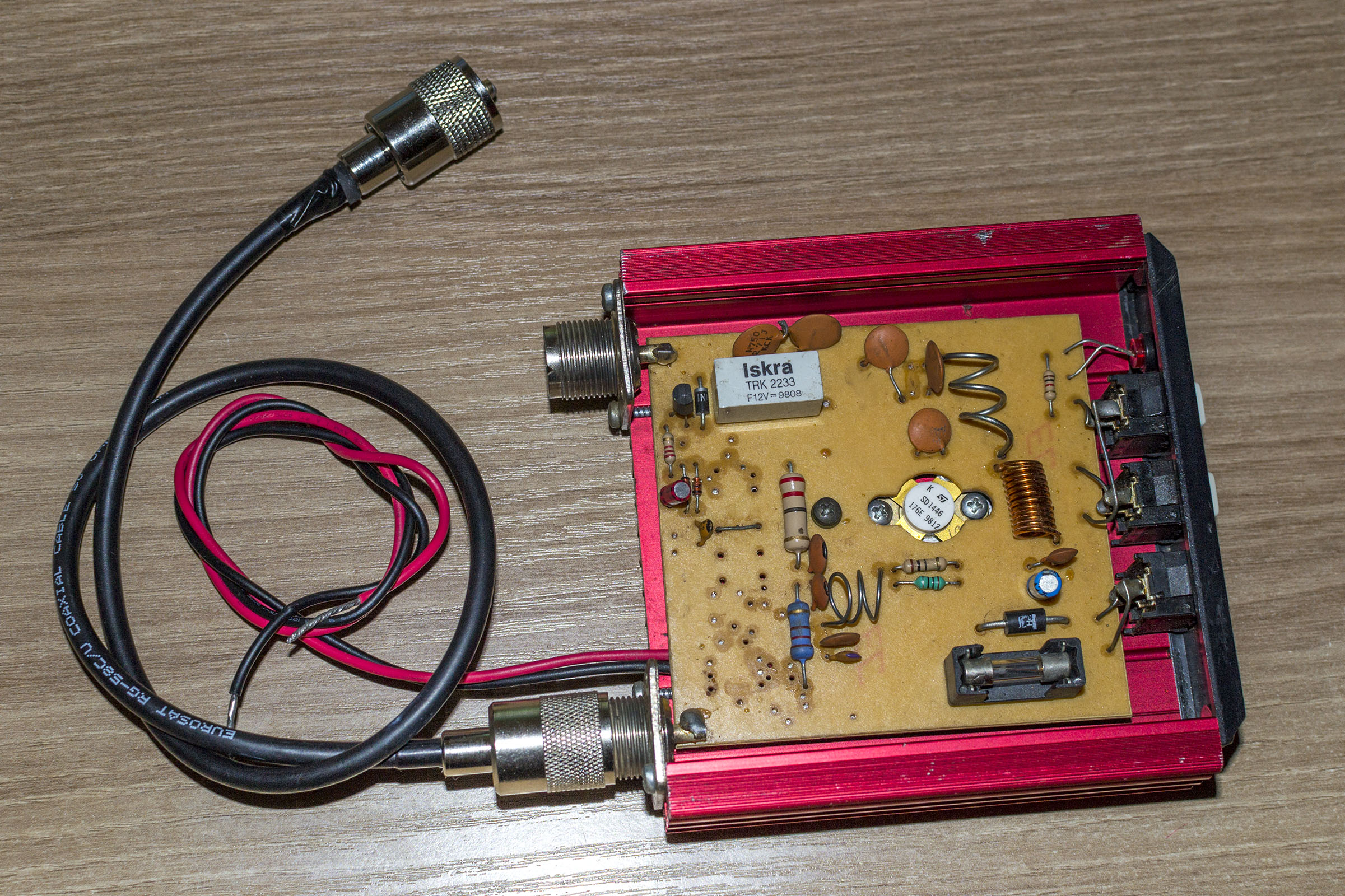

Ну, собственно вот мой купленный экземпляр, после контрастного спиртового душа:

Ну а дальше, либо КТ930Б, либо родненький SD1446, время покажет. Ну, или может кто чего посоветует, буду рад.
Результатом эксперементов обещаю поделиться

[Teterev]

IMHO, 930-ый будет понадежнее

[1907]

Так в этом усилителе половину деталей не хватает ! А транзистор проверял может он рабочий.

[maxim79]

Так в этом усилителе половину деталей не хватает ! А транзистор проверял может он рабочий.

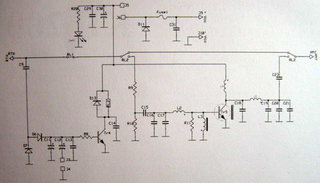

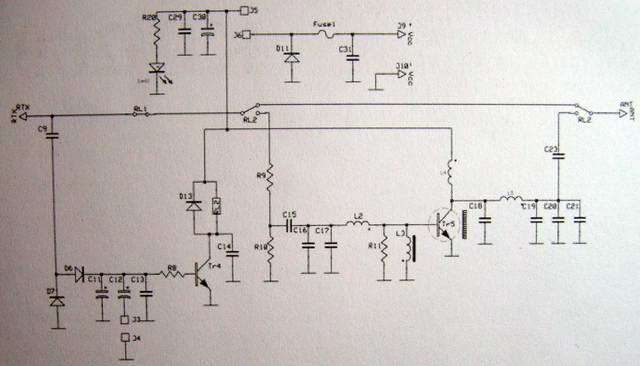

У модели RM KL-200/P(MOD.160P) должен стоять предусилитель, вот его как раз там и нет, а далее все по классической схеме как у KL200. Не хватает только конденсатора с12, который идет для включения АМ.
В схеме работает лишь только вокс(потребляет 500мА на передачу), остальному там нечему ломаться, значит транзистору каюк)

[maxim79]

IMHO, 930-ый будет понадежнее

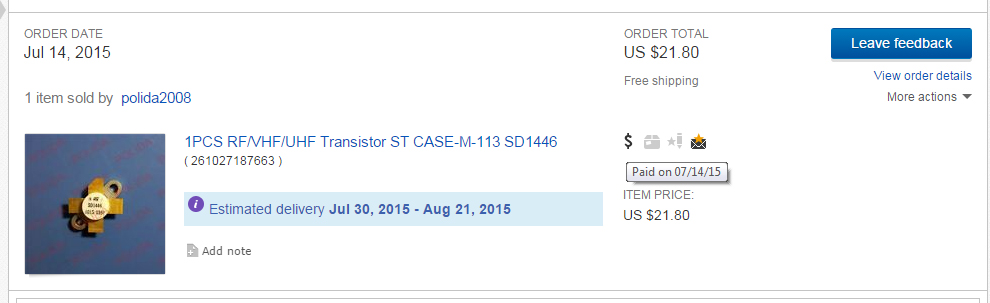

Сегодня облазил весь радиорынок из 930ых нашел только с буквой А, за него просили 10$, если забирать весь кулек (около 20 шт) то по 8$. Если брать по объявлению на олх за 180 грн, то выйдет около 250 гривен из за стоимости доставки и наложенного платежа. Разницу между КТ930А и КТ930Б и вообще параметры подходящих для усилка транзисторов можно посмотреть во вложенном мной файле, (ну и что бы его туда поставить нужно немного дорабатывать место посадки транзистора, по тому что распиновка контактов со сдвигом под 45 градусов) из чего следует, что лучше не морочить яйца и заказать родной SD1446, что я сегодня и сделал

kt930b.pdf

(142.37 КБ) Скачиваний: 432

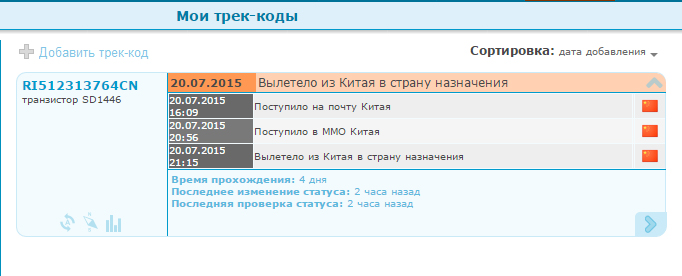

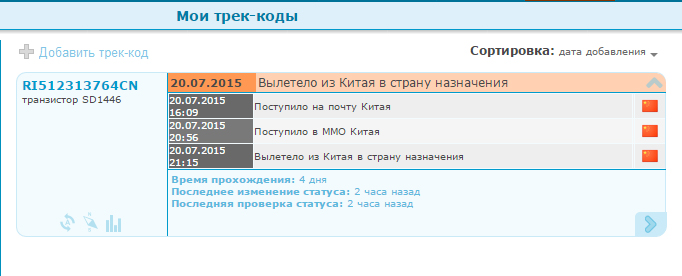

В общем теперь жду транзистор

[гость / Павел]

Очень может быть.Иногда 510 заменяли родные сгоревшие транзисторы в кл 203,конечно с потерей мощности на 20-30 процентов (уТИСЫ лежит такой рабочий).И не каждый раз они работали.Так что вполне могли изменить характеристики.Я порыскав по сайтам впаял ,вместо родных сгоревших,irfz24n.Сейчас дал ТИСЕ проверить какая получилась мощность,конечно будет меньше, но дешевле покупки даже б/у.

Облом на irfz24n kl203 выдаёт 15вт .Увы. и я начитался интернета и попался.

[Teterev]

IRFZ44? или даже 3105:? а?

[maxim79]

В общем теперь жду транзистор

[maxim79]

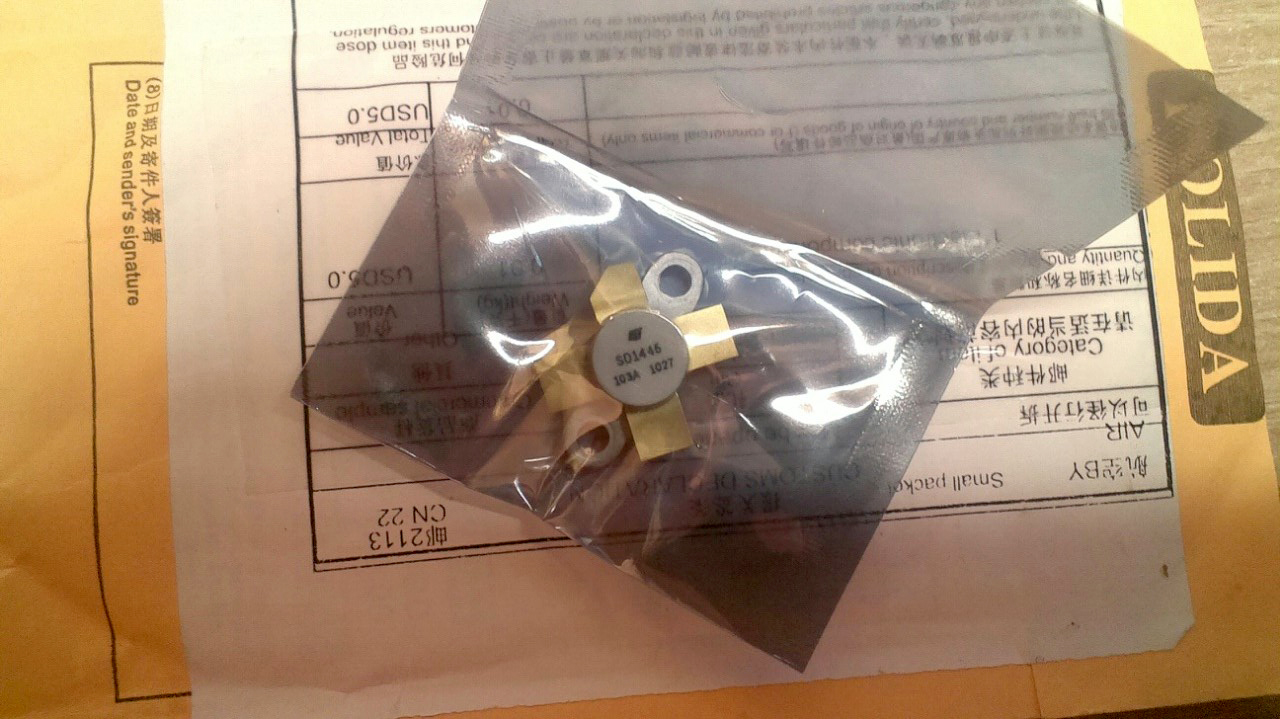

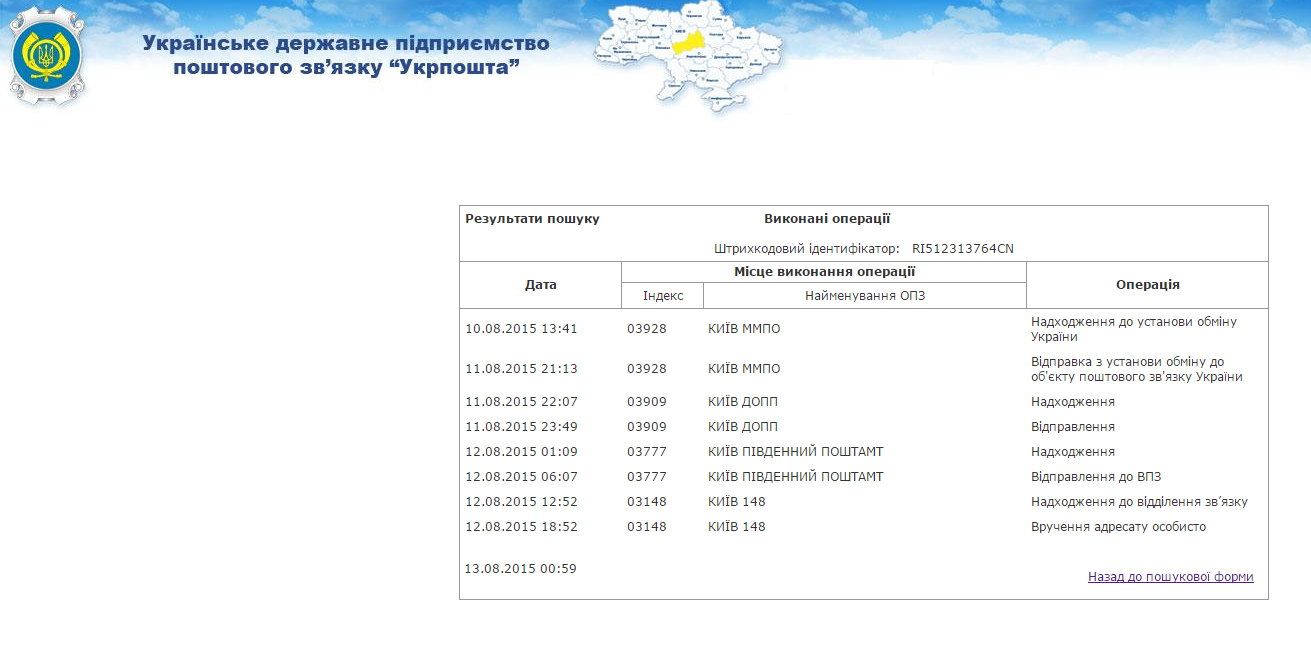

Получил сегодня свой транзистор, впаял, начал проводить тесты, при первом включении на передачу на выходе 15 Ватт и при переходе на прием возбуждение, немного поплясал с бубном и пока что максимум на выходе от него добился 30 Ватт при входных 4 Ватт(стабильной работы).
Завтра продолжу
