Самодельный усилитель для Си Би, 50W на IRF510

**гость / Павел** » Чт авг 13, 2015 6:55 am

Весело

.И транзистор родной а без бубна никак .

**Prof** » Чт авг 13, 2015 10:32 am

гость / Павел писал(а):Весело .И транзистор родной а без бубна никак .

Родной из Китая при том, что STMicroelectronics их уже давно не выпускает? Это вряд ли.

maxim79 писал(а):Получил сегодня свой транзистор, впаял, начал проводить тесты, при первом включении на передачу на выходе 15 Ватт и при переходе на прием возбуждение, немного поплясал с бубном и пока что максимум на выходе от него добился 30 Ватт при входных 4 Ватт(стабильной работы).
Завтра продолжу

Отдельно взятый транзистор должен бы, согласно техданным, выдавать что-то около 100W на 27MHz при 4W возбуждения и 13V питания. У тебя на входе ШПТ или контур? Как ты согласуешь приблизительно 1 Ом входного импеданса с пятидесятиомным возбудителем? Пролистал тему назад и нашел, что восстанавливаешь умерший усилитель, так что вопрос снимается.

**гость / Павел** » Чт авг 13, 2015 8:18 pm

Кому верить ,как дальше жить ? :cry:

На новый усилок не нашкребёш.

**maxim79** » Пт авг 14, 2015 11:33 am

Prof писал(а):Отдельно взятый транзистор должен бы, согласно техданным, выдавать что-то около 100W на 27MHz при 4W возбуждения и 13V питания.

На счет 100W при возбуждении в 4W, что то я не нашел такие там данные, но вспоминая что мне о этом транзисторе рассказывали, сделал некоторые выводы. Итак, на сколько я знаю, при подаче на вход 4W, он должен мне давать около 60W при питании не меньше 13V, померяв с помощью своей самодельной нагрузочки выходную мощность своего Stabo 4082, я понял в чем тут дело

Маловата выходная мощность моего Stabo (менее 3,5W), ну и питание у меня не более 12.5V.
В общем первым делом хочу заняться (безболезненной) раскачкой Stabo, ну хотя бы до 8W(SD1446 по моему терпит на входе до 12W) а далее уже приступить к настройке усилителя. :geek:

**Alex** » Пт авг 14, 2015 6:01 pm

смотри не перекачай Стабо!

Отправлено с моего Lenovo S898t+ через Tapatalk

**maxim79** » Пт авг 14, 2015 9:25 pm

В общем транзистор фуфло как оказалось...., выдает реально 15 ватт :cry:

и не только мой, но и Серегин, который он заказал примерно со мной одновременно, только в другом месте!
Те 30 которые я из него выжал оказались фейковыми, за счет завышения КСВ выходного П контура :geek:

Так что вот так вот, покупать кота в мешке из китая.

ЗЫ. Так что теперь с покупкой ВЧ транзисторов дела не имею

**Prof** » Пт авг 14, 2015 10:13 pm

Не расстраивайся.

**TISA** » Пт авг 14, 2015 11:59 pm

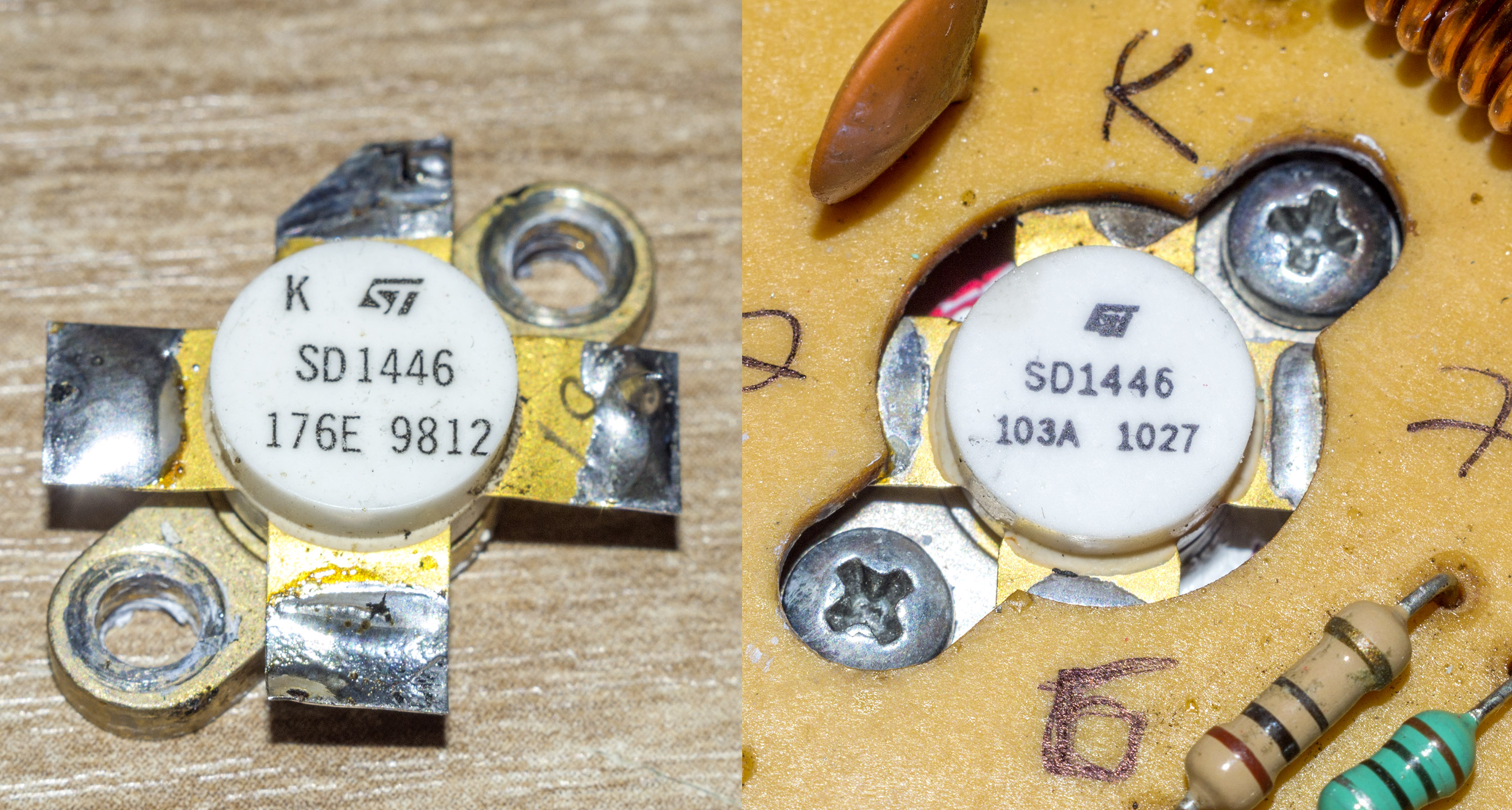

maxim79 писал(а):В общем транзистор фуфло как оказалось...., из китая.

фото не мое.

**maxim79** » Сб авг 15, 2015 12:28 am

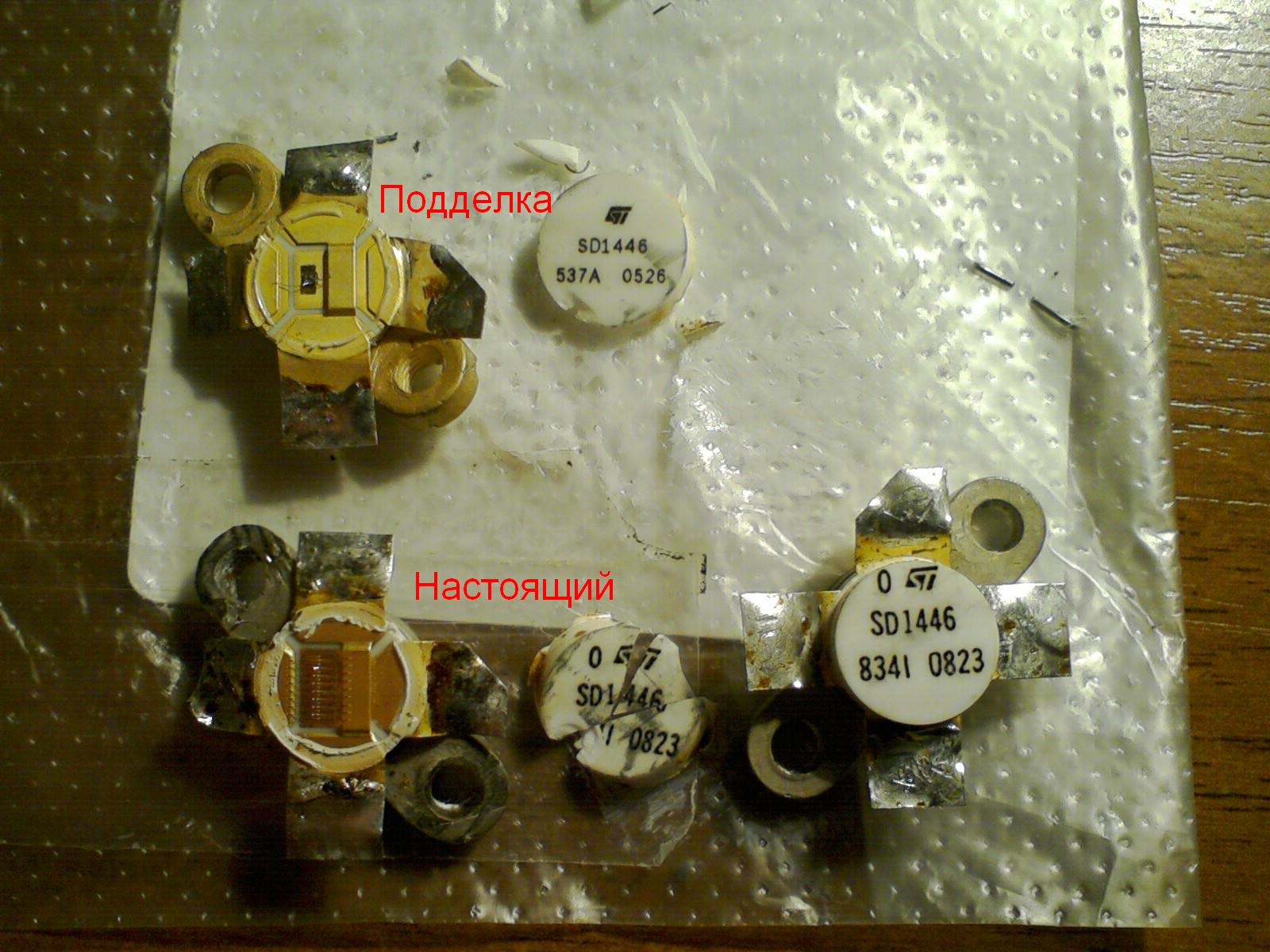

А вот фото мое :oops:

Слева родной, тот который стоял сгоревший, справа купленный на ебее за 22$ подделка.

**Alex** » Сб авг 15, 2015 12:38 am

я тебе сразу говорил - не парься!

Отправлено с моего Lenovo S898t+ через Tapatalk
